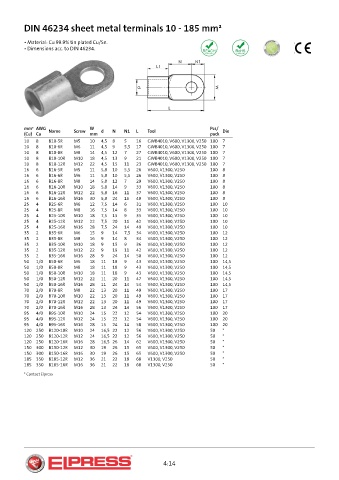

DIN 46234 sheet metal terminals 10 - 185 mm²

• Material: Cu 99.9% tin plated Cu/Sn.
• Dimensions acc. to DIN 46234.

mm² AWG W Pcs/
(Cu) Cu Name Screw mm d N N1 L Tool pack Die
10 8 B10-5R M5 10 4,5 8 5 16 GWB4010, V600, V1300, V250 100 7
10 8 B10-6R M6 11 4,5 9 5,5 17 GWB4010, V600, V1300, V250 100 7
10 8 B10-8R M8 14 4,5 12 7 27 GWB4010, V600, V1300, V250 100 7
10 8 B10-10R M10 18 4,5 13 9 21 GWB4010, V600, V1300, V250 100 7
10 8 B10-12R M12 22 4,5 15 11 23 GWB4010, V600, V1300, V250 100 7
16 6 B16-5R M5 11 5,8 10 5,5 26 V600, V1300, V250 100 8
16 6 B16-6R M6 11 5,8 10 5,5 26 V600, V1300, V250 100 8
16 6 B16-8R M8 14 5,8 12 7 29 V600, V1300, V250 100 8
16 6 B16-10R M10 18 5,8 14 9 33 V600, V1300, V250 100 8
16 6 B16-12R M12 22 5,8 16 11 37 V600, V1300, V250 100 8
16 6 B16-16R M16 30 5,8 24 15 49 V600, V1300, V250 100 8
25 4 B25-6R M6 12 7,5 14 6 31 V600, V1300, V250 100 10
25 4 B25-8R M8 16 7,5 14 8 33 V600, V1300, V250 100 10
25 4 B25-10R M10 18 7,5 15 9 35 V600, V1300, V250 100 10
25 4 B25-12R M12 22 7,5 20 11 42 V600, V1300, V250 100 10
25 4 B25-16R M16 28 7,5 24 14 49 V600, V1300, V250 100 10
35 2 B35-6R M6 15 9 14 7,5 34 V600, V1300, V250 100 12
35 2 B35-8R M8 16 9 14 8 34 V600, V1300, V250 100 12
35 2 B35-10R M10 18 9 15 9 36 V600, V1300, V250 100 12
35 2 B35-12R M12 22 9 19 11 42 V600, V1300, V250 100 12
35 2 B35-16R M16 28 9 24 14 50 V600, V1300, V250 100 12
50 1/0 B50-6R M6 18 11 18 9 43 V600, V1300, V250 100 14,5
50 1/0 B50-8R M8 18 11 18 9 43 V600, V1300, V250 100 14,5
50 1/0 B50-10R M10 18 11 18 9 43 V600, V1300, V250 100 14,5
50 1/0 B50-12R M12 22 11 20 11 47 V600, V1300, V250 100 14,5
50 1/0 B50-16R M16 28 11 24 14 54 V600, V1300, V250 100 14,5
70 2/0 B70-8R M8 22 13 20 11 49 V600, V1300, V250 100 17
70 2/0 B70-10R M10 22 13 20 11 49 V600, V1300, V250 100 17
70 2/0 B70-12R M12 22 13 20 11 49 V600, V1300, V250 100 17
70 2/0 B70-16R M16 28 13 24 14 56 V600, V1300, V250 100 17
95 4/0 B95-10R M10 24 15 22 12 54 V600, V1300, V250 100 20
95 4/0 B95-12R M12 24 15 22 12 54 V600, V1300, V250 100 20
95 4/0 B95-16R M16 28 15 24 14 58 V600, V1300, V250 100 20
120 250 B120-10R M10 24 16,5 22 12 56 V600, V1300, V250 50 *
120 250 B120-12R M12 24 16,5 22 12 56 V600, V1300, V250 50 *
120 250 B120-16R M16 28 16,5 26 14 62 V600, V1300, V250 50 *
150 300 B150-12R M12 30 19 26 15 65 V600, V1300, V250 50 *
150 300 B150-16R M16 30 19 26 15 65 V600, V1300, V250 50 *
185 350 B185-12R M12 36 21 22 18 68 V1300, V250 50 *
185 350 B185-16R M16 36 21 22 18 68 V1300, V250 50 *

* Contact Elpress
