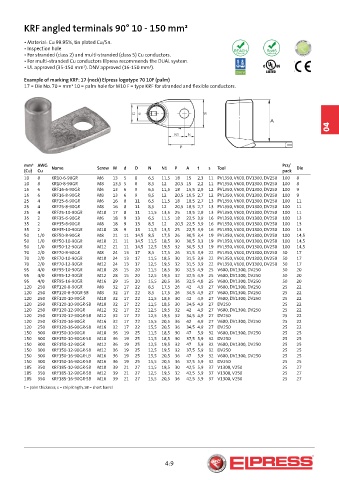

KRF angled terminals 90° 10 - 150 mm²

• Material: Cu 99.95%, tin plated Cu/Sn.
• Inspection hole
• For stranded (class 2) and multi-stranded (class 5) Cu conductors.
• For multi-stranded Cu conductors Elpress recommends the DUAL system.
• UL approved (35-150 mm²). DNV approved (16-150 mm²).

Example of marking KRF: 17 (neck) Elpress logotype 70 10F (palm)
17 = Die No. 70 = mm² 10 = palm hole for M10 F = type KRF for stranded and flexible conductors.

04

mm² AWG Name Screw W d D N N1 P A t s Tool Pcs/ Die
(Cu) Cu pack
10 8 KR10-6-90GR M6 13 5 8 6,5 11,5 18 15 2,3 11 PVL350, V600, DV1300, DV250 100 8
10 8 KR10-8-90GR M8 13,5 5 8 8,5 12 20,5 15 2,2 11 PVL350, V600, DV1300, DV250 100 8
16 6 KRF16-6-90GR M6 13 6 9 6,5 11,5 18 16,5 2,9 12 PVL350, V600, DV1300, DV250 100 9
16 6 KRF16-8-90GR M8 13 6 9 8,5 12 20,5 16,5 2,7 12 PVL350, V600, DV1300, DV250 100 9
25 4 KRF25-6-90GR M6 16 8 11 6,5 11,5 18 18,5 2,7 13 PVL350, V600, DV1300, DV250 100 11
25 4 KRF25-8-90GR M8 16 8 11 8,5 12 20,5 18,5 2,7 13 PVL350, V600, DV1300, DV250 100 11
25 4 KRF25-10-90GR M10 17 8 11 11,5 13,5 25 18,5 2,9 13 PVL350, V600, DV1300, DV250 100 11
35 2 KRF35-6-90GR M6 18 9 13 6,5 11,5 18 22,5 3,9 16 PVL350, V600, DV1300, DV250 100 13
35 2 KRF35-8-90GR M8 18 9 13 8,5 12 20,5 22,5 3,9 16 PVL350, V600, DV1300, DV250 100 13
35 2 KRF35-10-90GR M10 18 9 13 11,5 13,5 25 22,5 3,9 16 PVL350, V600, DV1300, DV250 100 13
50 1/0 KRF50-8-90GR M8 21 11 14,5 8,5 17,5 26 30,5 3,4 19 PVL350, V600, DV1300, DV250 100 14,5
50 1/0 KRF50-10-90GR M10 21 11 14,5 11,5 18,5 30 30,5 3,3 19 PVL350, V600, DV1300, DV250 100 14,5
50 1/0 KRF50-12-90GR M12 21 11 14,5 12,5 19,5 32 30,5 3,3 19 PVL350, V600, DV1300, DV250 100 14,5
70 2/0 KRF70-8-90GR M8 24 13 17 8,5 17,5 26 31,5 3,9 22 PVL350, V600, DV1300, DV250 50 17
70 2/0 KRF70-10-90GR M10 24 13 17 11,5 18,5 30 31,5 3,9 22 PVL350, V600, DV1300, DV250 50 17
70 2/0 KRF70-12-90GR M12 24 13 17 12,5 19,5 32 31,5 3,9 22 PVL350, V600, DV1300, DV250 50 17
95 4/0 KRF95-10-90GR M10 28 15 20 11,5 18,5 30 32,5 4,9 25 V600, DV1300, DV250 50 20
95 4/0 KRF95-12-90GR M12 28 15 20 12,5 19,5 32 32,5 4,9 25 V600, DV1300, DV250 50 20
95 4/0 KRF95-16-90GR M16 29 15 20 15,5 20,5 36 32,5 4,8 25 V600, DV1300, DV250 50 20
120 250 KRF120-8-90GR M8 32 17 22 8,5 17,5 26 42 4,9 27 V600, DV1300, DV250 25 22
120 250 KRF120-8-90GR-SB M8 32 17 22 8,5 17,5 26 34,5 4,9 27 V600, DV1300, DV250 25 22
120 250 KRF120-10-90GR M10 32 17 22 11,5 18,5 30 42 4,9 27 V600, DV1300, DV250 25 22
120 250 KRF120-10-90GR-SB M10 32 17 22 11,5 18,5 30 34,5 4,9 27 DV250 25 22
120 250 KRF120-12-90GR M12 32 17 22 12,5 19,5 32 42 4,9 27 V600, DV1300, DV250 25 22
120 250 KRF120-12-90GR-SB M12 32 17 22 12,5 19,5 32 34,5 4,9 27 DV250 25 22
120 250 KRF120-16-90GR M16 32 17 22 15,5 20,5 36 42 4,9 27 V600, DV1300, DV250 25 22
120 250 KRF120-16-90GR-SB M16 32 17 22 15,5 20,5 36 34,5 4,9 27 DV250 25 22
150 300 KRF150-10-90GR M10 36 19 25 11,5 18,5 30 47 5,9 32 V600, DV1300, DV250 25 25
150 300 KRF150-10-90GR-SB M10 36 19 25 11,5 18,5 30 37,5 5,9 32 DV250 25 25
150 300 KRF150-12-90GR M12 36 19 25 12,5 19,5 32 47 5,9 32 V600, DV1300, DV250 25 25
150 300 KRF150-12-90GR-SB M12 36 19 25 12,5 19,5 32 37,5 5,9 32 DV250 25 25
150 300 KRF150-16-90GR-LB M16 36 19 25 15,5 20,5 36 47 5,9 32 V600, DV1300, DV250 25 25
150 300 KRF150-16-90GR-SB M16 36 19 25 15,5 20,5 36 37,5 5,9 32 DV250 25 25
185 350 KRF185-10-90GR-SB M10 39 21 27 11,5 18,5 30 42,5 5,9 37 V1300, V250 25 27
185 350 KRF185-12-90GR-SB M12 39 21 27 12,5 19,5 32 42,5 5,9 37 V1300, V250 25 27
185 350 KRF185-16-90GR-SB M16 39 21 27 15,5 20,5 36 42,5 5,9 37 V1300, V250 25 27
t = palm thickness, s = strip length, SB = short barrel
