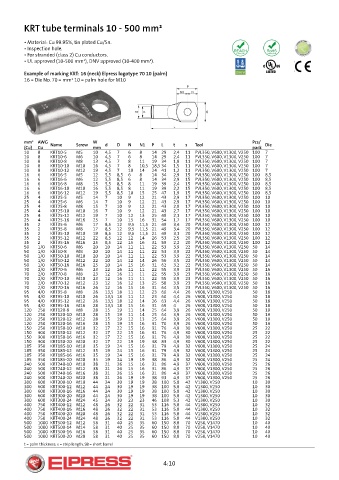

KRT tube terminals 10 - 500 mm²

• Material: Cu 99.95%, tin plated Cu/Sn.
• Inspection hole.
• For stranded (class 2) Cu conductors.
• UL approved (10-500 mm²), DNV approved (10-400 mm²).

Example of marking KRT: 16 (neck) Elpress logotype 70 10 (palm)
16 = Die No. 70 = mm² 10 = palm hole for M10

mm² AWG W Pcs/
(Cu) Cu Name Screw mm d D N N1 P L t s Tool pack Die
10 8 KRT10-5 M5 10 4,5 7 6 8 14 29 2,4 11 PVL350, V600, V1300, V250 100 7
10 8 KRT10-6 M6 10 4,5 7 6 8 14 29 2,4 11 PVL350, V600, V1300, V250 100 7
10 8 KRT10-8 M8 13 4,5 7 8 11 19 34 1,8 11 PVL350, V600, V1300, V250 100 7
10 8 KRT10-10 M10 16 4,5 7 8 10,5 18,5 34 1,5 11 PVL350, V600, V1300, V250 100 7
10 8 KRT10-12 M12 19 4,5 7 10 14 24 41 1,2 11 PVL350, V600, V1300, V250 100 7
16 6 KRT16-5 M5 12 5,5 8,5 6 8 14 34 2,9 15 PVL350, V600, V1300, V250 100 8,5
16 6 KRT16-6 M6 12 5,5 8,5 6 8 14 34 2,9 15 PVL350, V600, V1300, V250 100 8,5
16 6 KRT16-8 M8 15 5,5 8,5 8 11 19 39 2,4 15 PVL350, V600, V1300, V250 100 8,5
16 6 KRT16-10 M10 16 5,5 8,5 8 11 19 39 2,2 15 PVL350, V600, V1300, V250 100 8,5
16 6 KRT16-12 M12 19 5,5 8,5 10 15 25 47 1,9 15 PVL350, V600, V1300, V250 100 8,5
25 4 KRT25-5 M5 14 7 10 9 12 21 43 2,9 17 PVL350, V600, V1300, V250 100 10
25 4 KRT25-6 M6 14 7 10 9 12 21 43 2,9 17 PVL350, V600, V1300, V250 100 10
25 4 KRT25-8 M8 15 7 10 9 12 21 43 2,8 17 PVL350, V600, V1300, V250 100 10
25 4 KRT25-10 M10 16 7 10 9 12 21 43 2,7 17 PVL350, V600, V1300, V250 100 10
25 4 KRT25-12 M12 19 7 10 12 13 25 48 2,1 17 PVL350, V600, V1300, V250 100 10
25 4 KRT25-16 M16 25 7 10 15 16 31 54 1,7 17 PVL350, V600, V1300, V250 100 10
35 2 KRT35-6 M6 17 8,5 12 9,5 11,5 21 49 3,4 20 PVL350, V600, V1300, V250 100 12
35 2 KRT35-8 M8 17 8,5 12 9,5 11,5 21 49 3,4 20 PVL350, V600, V1300, V250 100 12
35 2 KRT35-10 M10 19 8,5 12 9,5 11,5 21 49 3,1 20 PVL350, V600, V1300, V250 100 12
35 2 KRT35-12 M12 22 8,5 12 12 14 26 53 2,5 20 PVL350, V600, V1300, V250 100 12
35 2 KRT35-16 M16 25 8,5 12 15 16 31 59 2,2 20 PVL350, V600, V1300, V250 100 12
50 1/0 KRT50-6 M6 20 10 14 11 11 22 53 3,9 22 PVL350, V600, V1300, V250 50 14
50 1/0 KRT50-8 M8 20 10 14 11 11 22 53 3,9 22 PVL350, V600, V1300, V250 50 14
50 1/0 KRT50-10 M10 20 10 14 11 11 22 53 3,9 22 PVL350, V600, V1300, V250 50 14
50 1/0 KRT50-12 M12 22 10 14 12 14 26 56 3,5 22 PVL350, V600, V1300, V250 50 14
50 1/0 KRT50-16 M16 25 10 14 15 16 31 62 3,2 22 PVL350, V600, V1300, V250 50 14
70 2/0 KRT70-6 M6 23 12 16 11 11 22 55 3,9 23 PVL350, V600, V1300, V250 50 16
70 2/0 KRT70-8 M8 23 12 16 11 11 22 55 3,9 23 PVL350, V600, V1300, V250 50 16
70 2/0 KRT70-10 M10 23 12 16 11 11 22 55 3,9 23 PVL350, V600, V1300, V250 50 16
70 2/0 KRT70-12 M12 23 12 16 12 13 25 58 3,9 23 PVL350, V600, V1300, V250 50 16
70 2/0 KRT70-16 M16 26 12 16 15 16 31 64 3,5 23 PVL350, V600, V1300, V250 50 16
95 4/0 KRT95-8 M8 26 13,5 18 11 12 23 60 4,4 26 V600, V1300, V250 50 18
95 4/0 KRT95-10 M10 26 13,5 18 11 12 23 60 4,4 26 V600, V1300, V250 50 18
95 4/0 KRT95-12 M12 26 13,5 18 12 14 26 63 4,4 26 V600, V1300, V250 50 18
95 4/0 KRT95-16 M16 28 13,5 18 15 16 31 69 4 26 V600, V1300, V250 50 18
120 250 KRT120-8 M8 28 15 19 11 14 25 64 3,9 26 V600, V1300, V250 50 19
120 250 KRT120-10 M10 28 15 19 11 14 25 64 3,9 26 V600, V1300, V250 50 19
120 250 KRT120-12 M12 28 15 19 12 13 25 64 3,9 26 V600, V1300, V250 50 19
120 250 KRT120-16 M16 28 15 19 15 16 31 70 3,9 26 V600, V1300, V250 50 19
150 250 KRT150-10 M10 32 17 22 15 16 31 76 4,9 30 V600, V1300, V250 25 22
150 300 KRT150-12 M12 32 17 22 15 16 31 76 4,9 30 V600, V1300, V250 25 22
150 300 KRT150-16 M16 32 17 22 15 16 31 76 4,9 30 V600, V1300, V250 25 22
150 300 KRT150-20 M20 32 17 22 19 19 38 83 4,9 30 V600, V1300, V250 25 22
185 350 KRT185-10 M10 35 19 24 15 16 31 79 4,9 32 V600, V1300, V250 25 24
185 350 KRT185-12 M12 35 19 24 15 16 31 79 4,9 32 V600, V1300, V250 25 24
185 350 KRT185-16 M16 35 19 24 15 16 31 79 4,9 32 V600, V1300, V250 25 24
185 350 KRT185-20 M20 35 19 24 19 19 38 86 4,9 32 V600, V1300, V250 25 24
240 500 KRT240-10 M10 38 21 26 15 16 31 86 4,9 37 V600, V1300, V250 25 26
240 500 KRT240-12 M12 38 21 26 15 16 31 86 4,9 37 V600, V1300, V250 25 26
240 500 KRT240-16 M16 38 21 26 15 16 31 86 4,9 37 V600, V1300, V250 25 26
240 500 KRT240-20 M20 38 21 26 19 19 38 93 4,9 37 V600, V1300, V250 25 26
300 600 KRT300-10 M10 44 24 30 19 19 38 100 5,8 42 V1300, V250 10 30
300 600 KRT300-12 M12 44 24 30 19 19 38 100 5,8 42 V1300, V250 10 30
300 600 KRT300-16 M16 44 24 30 19 19 38 100 5,8 42 V1300, V250 10 30
300 600 KRT300-20 M20 44 24 30 19 19 38 100 5,8 42 V1300, V250 10 30
300 600 KRT300-24 M24 45 24 30 23 23 46 108 5,3 42 V1300, V250 10 30
400 750 KRT400-12 M12 48 26 32 22 31 53 116 5,8 44 V1300, V250 10 32
400 750 KRT400-16 M16 48 26 32 22 31 53 116 5,8 44 V1300, V250 10 32
400 750 KRT400-20 M20 48 26 32 22 31 53 116 5,8 44 V1300, V250 10 32
400 750 KRT400-24 M24 48 26 32 22 31 53 116 5,8 44 V1300, V250 10 32
500 1000 KRT500-12 M12 58 31 40 25 35 60 150 8,8 70 V250, V1470 10 40
500 1000 KRT500-14 M14 58 31 40 25 35 60 150 8,8 70 V250, V1470 10 40
500 1000 KRT500-16 M16 58 31 40 25 35 60 150 8,8 70 V250, V1470 10 40
500 1000 KRT500-20 M20 58 31 40 25 35 60 150 8,8 70 V250, V1470 10 40
t = palm thickness, s = strip length, SB = short barrel
