P. 88

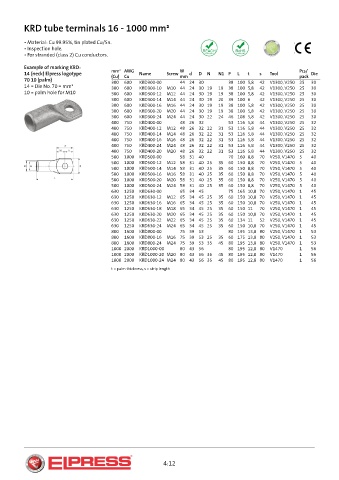

KRD tube terminals 16 - 1000 mm²
• Material: Cu 99.95%, tin plated Cu/Sn.
• Inspection hole.
• For stranded (class 2) Cu conductors.
Example of marking KRD:
14 (neck) Elpress logotype mm² AWG Name Screw W d D N N1 P L t s Tool Pcs/ Die
70 10 (palm) (Cu) Cu KRD300-00 mm 38 100 5,8 42 V1300, V250 pack 30
25
600
44 24 30
300
14 = Die No. 70 = mm² 300 600 KRD300-10 M10 44 24 30 19 19 38 100 5,8 42 V1300, V250 25 30
10 = palm hole for M10 300 600 KRD300-12 M12 44 24 30 19 19 38 100 5,8 42 V1300, V250 25 30
300 600 KRD300-14 M14 44 24 30 19 20 39 100 6 42 V1300, V250 25 30
300 600 KRD300-16 M16 44 24 30 19 19 38 100 5,8 42 V1300, V250 25 30
300 600 KRD300-20 M20 44 24 30 19 19 38 100 5,8 42 V1300, V250 25 30
300 600 KRD300-24 M24 44 24 30 22 24 46 108 5,8 42 V1300, V250 25 30
400 750 KRD400-00 48 26 32 53 116 5,8 44 V1300, V250 25 32
400 750 KRD400-12 M12 48 26 32 22 31 53 116 5,8 44 V1300, V250 25 32
400 750 KRD400-14 M14 48 26 32 22 31 53 116 5,8 44 V1300, V250 25 32
400 750 KRD400-16 M16 48 26 32 22 31 53 116 5,8 44 V1300, V250 25 32
400 750 KRD400-24 M24 48 26 32 22 31 53 116 5,8 44 V1300, V250 25 32
400 750 KRD400-20 M20 48 26 32 22 31 53 116 5,8 44 V1300, V250 25 32
500 1000 KRD500-00 58 31 40 70 160 8,8 70 V250, V1470 5 40
500 1000 KRD500-12 M12 58 31 40 25 35 60 150 8,8 70 V250, V1470 5 40
500 1000 KRD500-14 M14 58 31 40 25 35 60 150 8,8 70 V250, V1470 5 40
500 1000 KRD500-16 M16 58 31 40 25 35 60 150 8,8 70 V250, V1470 5 40
500 1000 KRD500-20 M20 58 31 40 25 35 60 150 8,8 70 V250, V1470 5 40
500 1000 KRD500-24 M24 58 31 40 25 35 60 150 8,8 70 V250, V1470 5 40
630 1250 KRD630-00 65 34 45 75 165 10,8 70 V250, V1470 1 45
630 1250 KRD630-12 M12 65 34 45 25 35 60 150 10,8 70 V250, V1470 1 45
630 1250 KRD630-16 M16 65 34 45 25 35 60 150 10,8 70 V250, V1470 1 45
630 1250 KRD630-18 M18 65 34 45 25 35 60 150 11 70 V250, V1470 1 45
630 1250 KRD630-20 M20 65 34 45 25 35 60 150 10,8 70 V250, V1470 1 45
630 1250 KRD630-22 M22 65 34 45 25 35 60 134 11 52 V250, V1470 1 45
630 1250 KRD630-24 M24 65 34 45 25 35 60 150 10,8 70 V250, V1470 1 45
800 1600 KRD800-00 75 39 53 80 195 13,8 80 V250, V1470 1 53
800 1600 KRD800-16 M16 75 39 53 25 35 60 175 13,8 80 V250, V1470 1 53
800 1600 KRD800-24 M24 75 39 53 35 45 80 195 13,8 80 V250, V1470 1 53
1000 2000 KRD1000-00 80 43 56 80 195 12,8 80 V1470 1 56
1000 2000 KRD1000-20 M20 80 43 56 35 45 80 195 12,8 80 V1470 1 56
1000 2000 KRD1000-24 M24 80 43 56 35 45 80 195 12,8 80 V1470 1 56
t = palm thickness, s = strip length
