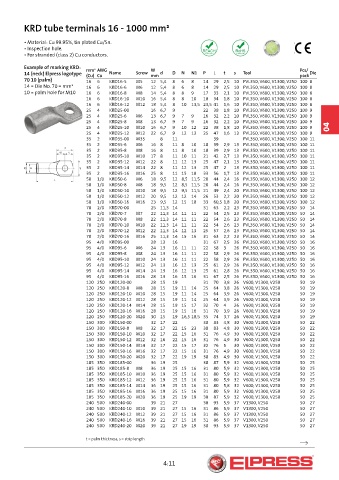

KRT tube terminals 10 - 500 mm² KRD tube terminals 16 - 1000 mm²

• Material: Cu 99.95%, tin plated Cu/Sn. • Material: Cu 99.95%, tin plated Cu/Sn.
• Inspection hole. • Inspection hole.
• For stranded (class 2) Cu conductors. • For stranded (class 2) Cu conductors.
• UL approved (10-500 mm²), DNV approved (10-400 mm²).
Example of marking KRD:
Example of marking KRT: 16 (neck) Elpress logotype 70 10 (palm) 14 (neck) Elpress logotype mm² AWG Name Screw W d D N N1 P L t s Tool Pcs/ Die
(Cu) Cu
pack
mm
16 = Die No. 70 = mm² 10 = palm hole for M10 70 10 (palm) 16 6 KRD16-5 M5 12 5,4 8 6 8 14 29 2,5 10 PVL350, V600, V1300, V250 100 8
14 = Die No. 70 = mm² 16 6 KRD16-6 M6 12 5,4 8 6 8 14 29 2,5 10 PVL350, V600, V1300, V250 100 8
10 = palm hole for M10 16 6 KRD16-8 M8 14 5,4 8 8 9 17 33 2,1 10 PVL350, V600, V1300, V250 100 8
16 6 KRD16-10 M10 16 5,4 8 8 10 18 34 1,8 10 PVL350, V600, V1300, V250 100 8
16 6 KRD16-12 M12 18 5,4 8 10 13,5 23,5 41 1,6 10 PVL350, V600, V1300, V250 100 8
25 4 KRD25-00 16 6,7 9 22 38 1,8 10 PVL350, V600, V1300, V250 100 9
25 4 KRD25-6 M6 13 6,7 9 7 9 16 32 2,2 10 PVL350, V600, V1300, V250 100 9
25 4 KRD25-8 M8 13 6,7 9 7 9 16 32 2,2 10 PVL350, V600, V1300, V250 100 9
25 4 KRD25-10 M10 16 6,7 9 10 12 22 38 1,8 10 PVL350, V600, V1300, V250 100 9 04
25 4 KRD25-12 M12 22 6,7 9 12 13 25 47 1,6 13 PVL350, V600, V1300, V250 100 9
35 2 KRD35-00 M35 8 11 39 PVL350, V600, V1300, V250 100 11
mm² AWG W Pcs/ 35 2 KRD35-6 M6 16 8 11 8 10 18 39 2,9 13 PVL350, V600, V1300, V250 100 11
(Cu) Cu Name Screw mm d D N N1 P L t s Tool pack Die
10 8 KRT10-5 M5 10 4,5 7 6 8 14 29 2,4 11 PVL350, V600, V1300, V250 100 7 35 2 KRD35-8 M8 16 8 11 8 10 18 39 2,9 13 PVL350, V600, V1300, V250 100 11
10 8 KRT10-6 M6 10 4,5 7 6 8 14 29 2,4 11 PVL350, V600, V1300, V250 100 7 35 2 KRD35-10 M10 17 8 11 10 11 21 42 2,7 13 PVL350, V600, V1300, V250 100 11
10 8 KRT10-8 M8 13 4,5 7 8 11 19 34 1,8 11 PVL350, V600, V1300, V250 100 7 35 2 KRD35-12 M12 22 8 11 12 13 25 47 2,1 13 PVL350, V600, V1300, V250 100 11
10 8 KRT10-10 M10 16 4,5 7 8 10,5 18,5 34 1,5 11 PVL350, V600, V1300, V250 100 7 35 2 KRD35-14 M14 22 8 11 12 13 25 47 2 13 PVL350, V600, V1300, V250 100 11
10 8 KRT10-12 M12 19 4,5 7 10 14 24 41 1,2 11 PVL350, V600, V1300, V250 100 7
16 6 KRT16-5 M5 12 5,5 8,5 6 8 14 34 2,9 15 PVL350, V600, V1300, V250 100 8,5 35 2 KRD35-16 M16 25 8 11 15 18 33 56 1,7 13 PVL350, V600, V1300, V250 100 11
16 6 KRT16-6 M6 12 5,5 8,5 6 8 14 34 2,9 15 PVL350, V600, V1300, V250 100 8,5 50 1/0 KRD50-6 M6 18 9,5 12 8,5 11,5 20 44 2,4 16 PVL350, V600, V1300, V250 100 12
16 6 KRT16-8 M8 15 5,5 8,5 8 11 19 39 2,4 15 PVL350, V600, V1300, V250 100 8,5 50 1/0 KRD50-8 M8 18 9,5 12 8,5 11,5 20 44 2,4 16 PVL350, V600, V1300, V250 100 12
16 6 KRT16-10 M10 16 5,5 8,5 8 11 19 39 2,2 15 PVL350, V600, V1300, V250 100 8,5 50 1/0 KRD50-10 M10 18 9,5 12 9,5 11,5 21 49 2,4 20 PVL350, V600, V1300, V250 100 12
16 6 KRT16-12 M12 19 5,5 8,5 10 15 25 47 1,9 15 PVL350, V600, V1300, V250 100 8,5
25 4 KRT25-5 M5 14 7 10 9 12 21 43 2,9 17 PVL350, V600, V1300, V250 100 10 50 1/0 KRD50-12 M12 20 9,5 12 12 14 26 53 2,2 20 PVL350, V600, V1300, V250 100 12
25 4 KRT25-6 M6 14 7 10 9 12 21 43 2,9 17 PVL350, V600, V1300, V250 100 10 50 1/0 KRD50-16 M16 23 9,5 12 15 18 33 60,5 1,8 20 PVL350, V600, V1300, V250 100 12
25 4 KRT25-8 M8 15 7 10 9 12 21 43 2,8 17 PVL350, V600, V1300, V250 100 10 70 2/0 KRD70-00 25 11,3 14 31 63 2,2 23 PVL350, V600, V1300, V250 50 14
25 4 KRT25-10 M10 16 7 10 9 12 21 43 2,7 17 PVL350, V600, V1300, V250 100 10
25 4 KRT25-12 M12 19 7 10 12 13 25 48 2,1 17 PVL350, V600, V1300, V250 100 10 70 2/0 KRD70-7 M7 22 11,3 14 11 11 22 54 2,5 23 PVL350, V600, V1300, V250 50 14
25 4 KRT25-16 M16 25 7 10 15 16 31 54 1,7 17 PVL350, V600, V1300, V250 100 10 70 2/0 KRD70-8 M8 22 11,3 14 11 11 22 54 2,6 23 PVL350, V600, V1300, V250 50 14
35 2 KRT35-6 M6 17 8,5 12 9,5 11,5 21 49 3,4 20 PVL350, V600, V1300, V250 100 12 70 2/0 KRD70-10 M10 22 11,3 14 11 11 22 54 2,6 23 PVL350, V600, V1300, V250 50 14
35 2 KRT35-8 M8 17 8,5 12 9,5 11,5 21 49 3,4 20 PVL350, V600, V1300, V250 100 12 70 2/0 KRD70-12 M12 22 11,3 14 12 13 25 57 2,6 23 PVL350, V600, V1300, V250 50 14
35 2 KRT35-10 M10 19 8,5 12 9,5 11,5 21 49 3,1 20 PVL350, V600, V1300, V250 100 12
35 2 KRT35-12 M12 22 8,5 12 12 14 26 53 2,5 20 PVL350, V600, V1300, V250 100 12 70 2/0 KRD70-16 M16 25 11,3 14 15 16 31 63 2,2 23 PVL350, V600, V1300, V250 50 14
35 2 KRT35-16 M16 25 8,5 12 15 16 31 59 2,2 20 PVL350, V600, V1300, V250 100 12 95 4/0 KRD95-00 28 13 16 31 67 2,5 26 PVL350, V600, V1300, V250 50 16
50 1/0 KRT50-6 M6 20 10 14 11 11 22 53 3,9 22 PVL350, V600, V1300, V250 50 14 95 4/0 KRD95-6 M6 24 13 16 11 11 22 58 3 26 PVL350, V600, V1300, V250 50 16
50 1/0 KRT50-8 M8 20 10 14 11 11 22 53 3,9 22 PVL350, V600, V1300, V250 50 14 95 4/0 KRD95-8 M8 24 13 16 11 11 22 58 2,9 26 PVL350, V600, V1300, V250 50 16
50 1/0 KRT50-10 M10 20 10 14 11 11 22 53 3,9 22 PVL350, V600, V1300, V250 50 14
50 1/0 KRT50-12 M12 22 10 14 12 14 26 56 3,5 22 PVL350, V600, V1300, V250 50 14 95 4/0 KRD95-10 M10 24 13 16 11 11 22 58 2,9 26 PVL350, V600, V1300, V250 50 16
50 1/0 KRT50-16 M16 25 10 14 15 16 31 62 3,2 22 PVL350, V600, V1300, V250 50 14 95 4/0 KRD95-12 M12 24 13 16 12 13 25 61 2,9 26 PVL350, V600, V1300, V250 50 16
70 2/0 KRT70-6 M6 23 12 16 11 11 22 55 3,9 23 PVL350, V600, V1300, V250 50 16 95 4/0 KRD95-14 M14 24 13 16 12 13 25 61 2,8 26 PVL350, V600, V1300, V250 50 16
70 2/0 KRT70-8 M8 23 12 16 11 11 22 55 3,9 23 PVL350, V600, V1300, V250 50 16
70 2/0 KRT70-10 M10 23 12 16 11 11 22 55 3,9 23 PVL350, V600, V1300, V250 50 16 95 4/0 KRD95-16 M16 28 13 16 15 16 31 67 2,5 26 PVL350, V600, V1300, V250 50 16
70 2/0 KRT70-12 M12 23 12 16 12 13 25 58 3,9 23 PVL350, V600, V1300, V250 50 16 120 250 KRD120-00 28 15 19 31 70 3,8 26 V600, V1300, V250 50 19
70 2/0 KRT70-16 M16 26 12 16 15 16 31 64 3,5 23 PVL350, V600, V1300, V250 50 16 120 250 KRD120-8 M8 28 15 19 11 14 25 64 3,8 26 V600, V1300, V250 50 19
95 4/0 KRT95-8 M8 26 13,5 18 11 12 23 60 4,4 26 V600, V1300, V250 50 18 120 250 KRD120-10 M10 28 15 19 11 14 25 64 3,9 26 V600, V1300, V250 50 19
95 4/0 KRT95-10 M10 26 13,5 18 11 12 23 60 4,4 26 V600, V1300, V250 50 18
95 4/0 KRT95-12 M12 26 13,5 18 12 14 26 63 4,4 26 V600, V1300, V250 50 18 120 250 KRD120-12 M12 28 15 19 11 14 25 64 3,9 26 V600, V1300, V250 50 19
95 4/0 KRT95-16 M16 28 13,5 18 15 16 31 69 4 26 V600, V1300, V250 50 18 120 250 KRD120-14 M14 28 15 19 15 17 32 70 4 26 V600, V1300, V250 50 19
120 250 KRT120-8 M8 28 15 19 11 14 25 64 3,9 26 V600, V1300, V250 50 19 120 250 KRD120-16 M16 28 15 19 15 16 31 70 3,9 26 V600, V1300, V250 50 19
120 250 KRT120-10 M10 28 15 19 11 14 25 64 3,9 26 V600, V1300, V250 50 19 120 250 KRD120-20 M20 30 15 19 16,5 18,5 35 74 3,7 26 V600, V1300, V250 50 19
120 250 KRT120-12 M12 28 15 19 12 13 25 64 3,9 26 V600, V1300, V250 50 19
120 250 KRT120-16 M16 28 15 19 15 16 31 70 3,9 26 V600, V1300, V250 50 19 150 300 KRD150-00 32 17 22 38 83 4,8 30 V600, V1300, V250 50 22
150 250 KRT150-10 M10 32 17 22 15 16 31 76 4,9 30 V600, V1300, V250 25 22 150 300 KRD150-8 M8 32 17 22 15 23 38 83 4,8 30 V600, V1300, V250 50 22
150 300 KRT150-12 M12 32 17 22 15 16 31 76 4,9 30 V600, V1300, V250 25 22 150 300 KRD150-10 M10 32 17 22 15 16 31 76 4,9 30 V600, V1300, V250 50 22
150 300 KRT150-16 M16 32 17 22 15 16 31 76 4,9 30 V600, V1300, V250 25 22 150 300 KRD150-12 M12 32 16 22 15 16 31 76 4,9 30 V600, V1300, V250 50 22
150 300 KRT150-20 M20 32 17 22 19 19 38 83 4,9 30 V600, V1300, V250 25 22
185 350 KRT185-10 M10 35 19 24 15 16 31 79 4,9 32 V600, V1300, V250 25 24 150 300 KRD150-14 M14 32 17 22 15 17 32 76 5 30 V600, V1300, V250 50 22
185 350 KRT185-12 M12 35 19 24 15 16 31 79 4,9 32 V600, V1300, V250 25 24 150 300 KRD150-16 M16 32 17 22 15 16 31 76 4,9 30 V600, V1300, V250 50 22
185 350 KRT185-16 M16 35 19 24 15 16 31 79 4,9 32 V600, V1300, V250 25 24 150 300 KRD150-20 M20 32 17 22 19 19 38 83 4,9 30 V600, V1300, V250 50 22
185 350 KRT185-20 M20 35 19 24 19 19 38 86 4,9 32 V600, V1300, V250 25 24
240 500 KRT240-10 M10 38 21 26 15 16 31 86 4,9 37 V600, V1300, V250 25 26 185 350 KRD185-00 36 19 25 38 87 5,9 32 V600, V1300, V250 50 25
240 500 KRT240-12 M12 38 21 26 15 16 31 86 4,9 37 V600, V1300, V250 25 26 185 350 KRD185-8 M8 36 19 25 15 16 31 80 5,9 32 V600, V1300, V250 50 25
240 500 KRT240-16 M16 38 21 26 15 16 31 86 4,9 37 V600, V1300, V250 25 26 185 350 KRD185-10 M10 36 19 25 15 16 31 80 5,9 32 V600, V1300, V250 50 25
240 500 KRT240-20 M20 38 21 26 19 19 38 93 4,9 37 V600, V1300, V250 25 26 185 350 KRD185-12 M12 36 19 25 15 16 31 80 5,9 32 V600, V1300, V250 50 25
300 600 KRT300-10 M10 44 24 30 19 19 38 100 5,8 42 V1300, V250 10 30
300 600 KRT300-12 M12 44 24 30 19 19 38 100 5,8 42 V1300, V250 10 30 185 350 KRD185-14 M14 36 19 25 15 16 31 80 5,8 32 V600, V1300, V250 50 25
300 600 KRT300-16 M16 44 24 30 19 19 38 100 5,8 42 V1300, V250 10 30 185 350 KRD185-16 M16 36 19 25 15 16 31 80 5,9 32 V600, V1300, V250 50 25
300 600 KRT300-20 M20 44 24 30 19 19 38 100 5,8 42 V1300, V250 10 30 185 350 KRD185-20 M20 36 19 25 19 19 38 87 5,9 32 V600, V1300, V250 50 25
300 600 KRT300-24 M24 45 24 30 23 23 46 108 5,3 42 V1300, V250 10 30
400 750 KRT400-12 M12 48 26 32 22 31 53 116 5,8 44 V1300, V250 10 32 240 500 KRD240-00 39 21 27 38 93 5,9 37 V1300, V250 50 27
400 750 KRT400-16 M16 48 26 32 22 31 53 116 5,8 44 V1300, V250 10 32 240 500 KRD240-10 M10 39 21 27 15 16 31 86 5,9 37 V1300, V250 50 27
400 750 KRT400-20 M20 48 26 32 22 31 53 116 5,8 44 V1300, V250 10 32 240 500 KRD240-12 M12 39 21 27 15 16 31 86 5,9 37 V1300, V250 50 27
400 750 KRT400-24 M24 48 26 32 22 31 53 116 5,8 44 V1300, V250 10 32 240 500 KRD240-16 M16 39 21 27 15 16 31 86 5,9 37 V1300, V250 50 27
500 1000 KRT500-12 M12 58 31 40 25 35 60 150 8,8 70 V250, V1470 10 40
500 1000 KRT500-14 M14 58 31 40 25 35 60 150 8,8 70 V250, V1470 10 40 240 500 KRD240-20 M20 39 21 27 19 19 38 93 5,9 37 V1300, V250 50 27
500 1000 KRT500-16 M16 58 31 40 25 35 60 150 8,8 70 V250, V1470 10 40
500 1000 KRT500-20 M20 58 31 40 25 35 60 150 8,8 70 V250, V1470 10 40
t = palm thickness, s = strip length
t = palm thickness, s = strip length, SB = short barrel
