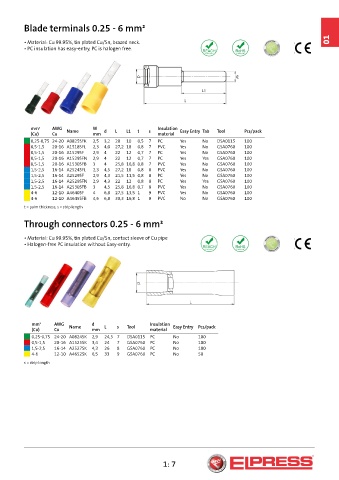

Blade terminals 0.25 - 6 mm²

01
• Material: Cu 99.95%, tin plated Cu/Sn, brazed neck.
• PC insulation has easy-entry, PC is halogen free.

mm² AWG W Insulation
(Cu) Cu Name mm d L L1 t s material Easy Entry Tab Tool Pcs/pack
0,25-0,75 24-20 A0825SFK 2,5 3,2 20 10 0,5 7 PC Yes No DSA0115 100
0,5-1,5 20-16 A1518SFL 2,3 4,0 27,2 18 0,8 7 PVC Yes No GSA0760 100
0,5-1,5 20-16 A1529SF 2,9 4 22 12 0,7 7 PC Yes No GSA0760 100
0,5-1,5 20-16 A1529SFN 2,9 4 22 12 0,7 7 PC Yes Yes GSA0760 100
0,5-1,5 20-16 A1530SFB 3 4 25,8 16,8 0,8 7 PVC Yes No GSA0760 100
1,5-2,5 16-14 A2524SFL 2,3 4,5 27,2 18 0,8 8 PVC Yes No GSA0760 100
1,5-2,5 16-14 A2529SF 2,9 4,3 21,5 11,5 0,8 8 PC Yes No GSA0760 100
1,5-2,5 16-14 A2529SFN 2,9 4,3 22 12 0,8 8 PC Yes Yes GSA0760 100
1,5-2,5 16-14 A2530SFB 3 4,5 25,8 16,8 0,7 8 PVC Yes No GSA0760 100
4-6 12-10 A4640SF 4 6,8 27,5 13,5 1 9 PVC Yes No GSA0760 100
4-6 12-10 A4645SFB 4,6 6,8 30,3 16,8 1 9 PVC No No GSA0760 100
t = palm thickness, s = strip length

Through connectors 0.25 - 6 mm²

• Material: Cu 99.95%, tin plated Cu/Sn, contact sleeve of Cu pipe
• Halogen-free PC insulation without Easy-entry.

mm² AWG Name d L s Tool Insulation Easy Entry Pcs/pack
(Cu) Cu mm material
0,25-0,75 24-20 A0824SK 2,9 24,5 7 DSA0115 PC No 100
0,5-1,5 20-16 A1525SK 3,4 24 7 GSA0760 PC No 100
1,5-2,5 16-14 A2527SK 4,3 26 8 GSA0760 PC No 100
4-6 12-10 A4652SK 6,5 33 9 GSA0760 PC No 50
s = strip length
