P. 9

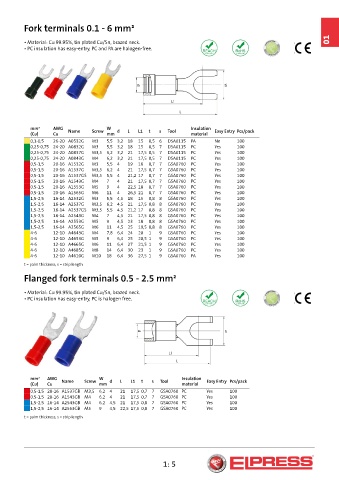

Fork terminals 0.1 - 6 mm²
01
• Material: Cu 99.95%, tin plated Cu/Sn, brazed neck.
• PC insulation has easy-entry, PC and PA are halogen-free.
mm² AWG W Insulation
(Cu) Cu Name Screw mm d L L1 t s Tool material Easy Entry Pcs/pack
0,1-0,5 26-20 A0532G M3 5,5 3,2 18 15 0,5 6 DSA0115 PA No 100
0,25-0,75 24-20 A0832G M3 5,5 3,2 18 15 0,5 7 DSA0115 PC Yes 100
0,25-0,75 24-20 A0837G M3,5 6,2 3,2 21 17,5 0,5 7 DSA0115 PC Yes 100
0,25-0,75 24-20 A0843G M4 6,2 3,2 21 17,5 0,5 7 DSA0115 PC Yes 100
0,5-1,5 20-16 A1532G M3 5,5 4 19 16 0,7 7 GSA0760 PC Yes 100
0,5-1,5 20-16 A1537G M3,5 6,2 4 21 17,5 0,7 7 GSA0760 PC Yes 100
0,5-1,5 20-16 A1537GS M3,5 5,5 4 21,2 17 0,7 7 GSA0760 PC Yes 100
0,5-1,5 20-16 A1543G M4 7 4 21 17,5 0,7 7 GSA0760 PC Yes 100
0,5-1,5 20-16 A1553G M5 9 4 22,5 18 0,7 7 GSA0760 PC Yes 100
0,5-1,5 20-16 A1565G M6 11 4 26,5 21 0,7 7 GSA0760 PC Yes 100
1,5-2,5 16-14 A2532G M3 5,5 4,5 18 15 0,8 8 GSA0760 PC Yes 100
1,5-2,5 16-14 A2537G M3,5 6,2 4,5 21 17,5 0,8 8 GSA0760 PC Yes 100
1,5-2,5 16-14 A2537GS M3,5 5,5 4,5 21,2 17 0,8 8 GSA0760 PC Yes 100
1,5-2,5 16-14 A2543G M4 7 4,5 21 17,5 0,8 8 GSA0760 PC Yes 100
1,5-2,5 16-14 A2553G M5 9 4,5 23 18 0,8 8 GSA0760 PC Yes 100
1,5-2,5 16-14 A2565G M6 11 4,5 25 19,5 0,8 8 GSA0760 PC Yes 100
4-6 12-10 A4643G M4 7,8 6,4 24 20 1 9 GSA0760 PC Yes 100
4-6 12-10 A4653G M5 9 6,4 25 20,5 1 9 GSA0760 PC Yes 100
4-6 12-10 A4665G M6 11 6,4 27 21,5 1 9 GSA0760 PC Yes 100
4-6 12-10 A4685G M8 14 6,4 30 23 1 9 GSA0760 PC Yes 100
4-6 12-10 A4610G M10 18 6,4 36 27,5 1 9 GSA0760 PA Yes 100
t = palm thickness, s = strip length
Flanged fork terminals 0.5 - 2.5 mm²
• Material: Cu 99.95%, tin plated Cu/Sn, brazed neck.
• PC insulation has easy-entry, PC is halogen free.
mm² AWG Name Screw W d L L1 t s Tool Insulation Easy Entry Pcs/pack
(Cu) Cu mm material
0,5-1,5 20-16 A1537GB M3,5 6,2 4 21 17,5 0,7 7 GSA0760 PC Yes 100
0,5-1,5 20-16 A1543GB M4 6,2 4 21 17,5 0,7 7 GSA0760 PC Yes 100
1,5-2,5 16-14 A2543GB M4 6,2 4,5 21 17,5 0,8 7 GSA0760 PC Yes 100
1,5-2,5 16-14 A2553GB M5 9 4,5 22,5 17,5 0,8 7 GSA0760 PC Yes 100
t = palm thickness, s = strip length
