P. 8

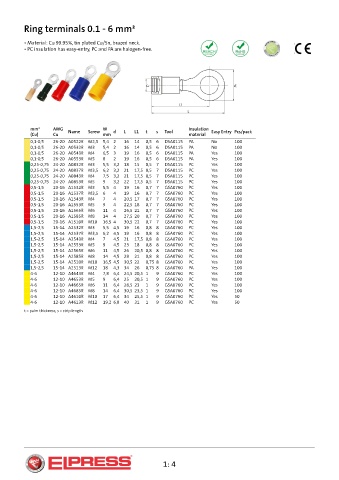

Ring terminals 0.1 - 6 mm²
• Material: Cu 99.95%, tin plated Cu/Sn, brazed neck.
• PC insulation has easy-entry, PC and PA are halogen-free.
mm² AWG W Insulation
(Cu) Cu Name Screw mm d L L1 t s Tool material Easy Entry Pcs/pack
0,1-0,5 26-20 A0522R M2,5 5,4 2 16 14 0,5 6 DSA0115 PA No 100
0,1-0,5 26-20 A0532R M3 5,4 2 16 14 0,5 6 DSA0115 PA No 100
0,1-0,5 26-20 A0543R M4 6,5 3 19 16 0,5 6 DSA0115 PA Yes 100
0,1-0,5 26-20 A0553R M5 8 2 19 16 0,5 6 DSA0115 PA Yes 100
0,25-0,75 24-20 A0832R M3 5,5 3,2 18 15 0,5 7 DSA0115 PC Yes 100
0,25-0,75 24-20 A0837R M3,5 6,2 3,2 21 17,5 0,5 7 DSA0115 PC Yes 100
0,25-0,75 24-20 A0843R M4 7,5 3,2 21 17,5 0,5 7 DSA0115 PC Yes 100
0,25-0,75 24-20 A0853R M5 9 3,2 22 17,5 0,5 7 DSA0115 PC Yes 100
0,5-1,5 20-16 A1532R M3 5,5 4 19 16 0,7 7 GSA0760 PC Yes 100
0,5-1,5 20-16 A1537R M3,5 6 4 19 16 0,7 7 GSA0760 PC Yes 100
0,5-1,5 20-16 A1543R M4 7 4 20,5 17 0,7 7 GSA0760 PC Yes 100
0,5-1,5 20-16 A1553R M5 9 4 22,5 18 0,7 7 GSA0760 PC Yes 100
0,5-1,5 20-16 A1565R M6 11 4 26,5 21 0,7 7 GSA0760 PC Yes 100
0,5-1,5 20-16 A1585R M8 14 4 27,5 20 0,7 7 GSA0760 PC Yes 100
0,5-1,5 20-16 A1510R M10 16,5 4 30,5 22 0,7 7 GSA0760 PC Yes 100
1,5-2,5 15-14 A2532R M3 5,5 4,5 19 16 0,8 8 GSA0760 PC Yes 100
1,5-2,5 15-14 A2537R M3,5 6,2 4,5 19 16 0,8 8 GSA0760 PC Yes 100
1,5-2,5 15-14 A2543R M4 7 4,5 21 17,5 0,8 8 GSA0760 PC Yes 100
1,5-2,5 15-14 A2553R M5 9 4,5 23 18 0,8 8 GSA0760 PC Yes 100
1,5-2,5 15-14 A2565R M6 11 4,5 26 20,5 0,8 8 GSA0760 PC Yes 100
1,5-2,5 15-14 A2585R M8 14 4,5 28 21 0,8 8 GSA0760 PC Yes 100
1,5-2,5 15-14 A2510R M10 16,5 4,5 30,5 22 0,75 8 GSA0760 PC Yes 100
1,5-2,5 15-14 A2513R M12 18 4,3 34 26 0,75 8 GSA0760 PA Yes 100
4-6 12-10 A4643R M4 7,8 6,4 24,5 20,5 1 9 GSA0760 PC Yes 100
4-6 12-10 A4653R M5 9 6,4 25 20,5 1 9 GSA0760 PC Yes 100
4-6 12-10 A4665R M6 11 6,4 28,5 23 1 9 GSA0760 PC Yes 100
4-6 12-10 A4685R M8 14 6,4 30,5 23,5 1 9 GSA0760 PC Yes 100
4-6 12-10 A4610R M10 17 6,4 34 25,5 1 9 GSA0760 PC Yes 50
4-6 12-10 A4613R M12 19,2 6,8 40 31 1 9 GSA0760 PC Yes 50
t = palm thickness, s = strip length
1: 4
