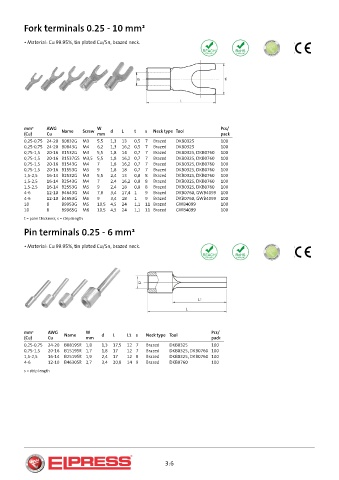

Fork terminals 0.25 - 10 mm²

• Material: Cu 99.95%, tin plated Cu/Sn, brazed neck.

mm² AWG W Pcs/
(Cu) Cu Name Screw mm d L t s Neck type Tool pack
0,25-0,75 24-20 B0832G M3 5,5 1,3 13 0,5 7 Brazed DKB0325 100
0,25-0,75 24-20 B0843G M4 6,2 1,3 16,2 0,5 7 Brazed DKB0325 100
0,75-1,5 20-16 B1532G M3 5,5 1,8 14 0,7 7 Brazed DKB0325, DKB0760 100
0,75-1,5 20-16 B1537GS M3,5 5,5 1,8 16,2 0,7 7 Brazed DKB0325, DKB0760 100
0,75-1,5 20-16 B1543G M4 7 1,8 16,2 0,7 7 Brazed DKB0325, DKB0760 100
0,75-1,5 20-16 B1553G M5 9 1,8 18 0,7 7 Brazed DKB0325, DKB0760 100
1,5-2,5 16-14 B2532G M3 5,5 2,4 13 0,8 8 Brazed DKB0325, DKB0760 100
1,5-2,5 16-14 B2543G M4 7 2,4 16,2 0,8 8 Brazed DKB0325, DKB0760 100
1,5-2,5 16-14 B2553G M5 9 2,4 18 0,8 8 Brazed DKB0325, DKB0760 100
4-6 12-10 B4643G M4 7,8 3,4 17,4 1 9 Brazed DKB0760, GWB4099 100
4-6 12-10 B4653G M5 9 3,4 18 1 9 Brazed DKB0760, GWB4099 100
10 8 B9953G M5 10,5 4,5 24 1,1 11 Brazed GWB4099 100
10 8 B9965G M6 10,5 4,5 24 1,1 11 Brazed GWB4099 100
t = palm thickness, s = strip length

Pin terminals 0.25 - 6 mm²

• Material: Cu 99.95%, tin plated Cu/Sn, brazed neck.

mm² AWG Name W d L L1 s Neck type Tool Pcs/
(Cu) Cu mm pack
0,25-0,75 24-20 B0819SR 1,8 1,3 17,5 12 7 Brazed DKB0325 100
0,75-1,5 20-16 B1519SR 1,7 1,8 17 12 7 Brazed DKB0325, DKB0760 100
1,5-2,5 16-14 B2519SR 1,9 2,4 17 12 8 Brazed DKB0325, DKB0760 100
4-6 12-10 B4630SR 2,7 3,4 20,8 14 9 Brazed DKB0760 100
s = strip length

3:6
