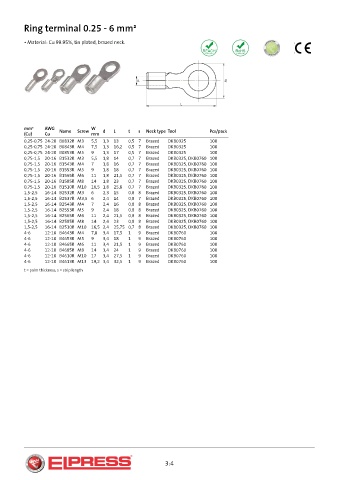

Ring terminal 0.25 - 6 mm²

• Material: Cu 99.95%, tin plated, brazed neck.

mm² AWG W
(Cu) Cu Name Screw mm d L t s Neck type Tool Pcs/pack
0,25-0,75 24-20 B0832R M3 5,5 1,3 13 0,5 7 Brazed DKB0325 100
0,25-0,75 24-20 B0843R M4 7,5 1,3 16,2 0,5 7 Brazed DKB0325 100
0,25-0,75 24-20 B0853R M5 9 1,3 17 0,5 7 Brazed DKB0325 100
0,75-1,5 20-16 B1532R M3 5,5 1,8 14 0,7 7 Brazed DKB0325, DKB0760 100
0,75-1,5 20-16 B1543R M4 7 1,8 16 0,7 7 Brazed DKB0325, DKB0760 100
0,75-1,5 20-16 B1553R M5 9 1,8 18 0,7 7 Brazed DKB0325, DKB0760 100
0,75-1,5 20-16 B1565R M6 11 1,8 21,5 0,7 7 Brazed DKB0325, DKB0760 100
0,75-1,5 20-16 B1585R M8 14 1,8 23 0,7 7 Brazed DKB0325, DKB0760 100
0,75-1,5 20-16 B1510R M10 16,5 1,8 25,8 0,7 7 Brazed DKB0325, DKB0760 100
1,5-2,5 16-14 B2532R M3 6 2,3 15 0,8 8 Brazed DKB0325, DKB0760 100
1,5-2,5 16-14 B2537R M3,5 6 2,4 14 0,8 7 Brazed DKB0325, DKB0760 100
1,5-2,5 16-14 B2543R M4 7 2,4 16 0,8 8 Brazed DKB0325, DKB0760 100
1,5-2,5 16-14 B2553R M5 9 2,4 18 0,8 8 Brazed DKB0325, DKB0760 100
1,5-2,5 16-14 B2565R M6 11 2,4 21,5 0,8 8 Brazed DKB0325, DKB0760 100
1,5-2,5 16-14 B2585R M8 14 2,4 23 0,8 8 Brazed DKB0325, DKB0760 100
1,5-2,5 16-14 B2510R M10 16,5 2,4 25,75 0,7 8 Brazed DKB0325, DKB0760 100
4-6 12-10 B4643R M4 7,8 3,4 17,5 1 9 Brazed DKB0760 100
4-6 12-10 B4653R M5 9 3,4 18 1 9 Brazed DKB0760 100
4-6 12-10 B4665R M6 11 3,4 21,5 1 9 Brazed DKB0760 100
4-6 12-10 B4685R M8 14 3,4 24 1 9 Brazed DKB0760 100
4-6 12-10 B4610R M10 17 3,4 27,5 1 9 Brazed DKB0760 100
4-6 12-10 B4613R M13 19,2 3,4 32,5 1 9 Brazed DKB0760 100
t = palm thickness, s = strip length
