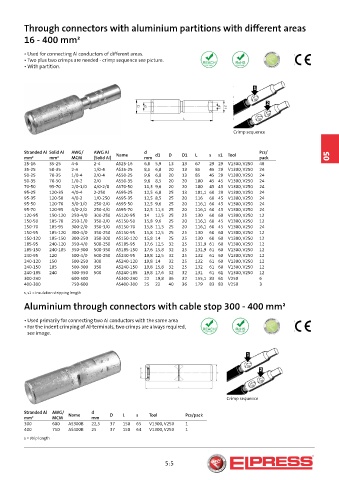

P. 105
Through connectors with aluminium partitions with different areas
16 - 400 mm²
• Used for connecting Al conductors of different areas.
• Two plus two crimps are needed - crimp sequence see picture.
• With partition.
Crimp sequence
Stranded Al Solid Al AWG/ AWG Al Name d d1 D D1 L s s1 Tool Pcs/
mm² mm² MCM (Solid Al) mm pack 05
25-16 35-25 4-6 2-4 AS25-16 6,8 5,9 13 13 67 29 29 V1300, V250 48
35-25 50-35 2-4 1/0-4 AS35-25 8,5 6,8 20 13 85 45 29 V1300, V250 24
50-25 70-35 1/0-4 2/0-4 AS50-25 9,6 6,8 20 13 85 45 29 V1300, V250 24
50-35 70-50 1/0-2 2/0 AS50-35 9,6 8,5 20 20 100 45 45 V1300, V250 24
70-50 95-70 2/0-1/0 4/0-2/0 AS70-50 11,3 9,6 20 20 100 45 45 V1300, V250 24
95-25 120-35 4/0-4 2-250 AS95-25 12,5 6,8 25 13 101,1 60 29 V1300, V250 24
95-35 120-50 4/0-2 1/0-250 AS95-35 12,5 8,5 25 20 116 60 45 V1300, V250 24
95-50 120-70 3/0-1/0 250-2/0 AS95-50 12,5 9,6 25 20 116,1 60 45 V1300, V250 24
95-70 120-95 4/0-2/0 250-4/0 AS95-70 12,5 11,3 25 20 116,1 60 45 V1300, V250 24
120-95 150-120 250-4/0 300-250 AS120-95 14 12,5 25 25 130 60 60 V1300, V250 12
150-50 185-70 250-1/0 350-2/0 AS150-50 15,8 9,6 25 20 116,1 60 45 V1300, V250 12
150-70 185-95 300-2/0 350-3/0 AS150-70 15,8 11,3 25 20 116,1 60 45 V1300, V250 24
150-95 185-120 300-4/0 350-250 AS150-95 15,8 12,5 25 25 130 60 60 V1300, V250 12
150-120 185-150 300-250 350-300 AS150-120 15,8 14 25 25 130 60 60 V1300, V250 12
185-95 240-120 350-4/0 500-250 AS185-95 17,6 12,5 32 25 131,9 61 60 V1300, V250 12
185-150 240-185 350-300 500-350 AS185-150 17,6 15,8 32 25 131,9 61 60 V1300, V250 12
240-95 120 500-4/0 600-250 AS240-95 19,8 12,5 32 25 132 61 60 V1300, V250 12
240-120 150 500-250 300 AS240-120 19,8 14 32 25 132 61 60 V1300, V250 12
240-150 185 500-300 350 AS240-150 19,8 15,8 32 25 132 61 60 V1300, V250 12
240-185 240 500-350 500 AS240-185 19,8 17,6 32 32 131 61 61 V1300, V250 12
300-240 600-500 AS300-240 22 19,8 36 32 155,1 83 61 V250 6
400-300 750-600 AS400-300 25 22 40 36 179 83 83 V250 3
s, s1 = insulation stripping length
Aluminium through connectors with cable stop 300 - 400 mm²
• Used primarily for connecting two Al conductors with the same area
• For the indent crimping of Al-terminals, two crimps are always required,
see image.
Crimp sequence
Stranded Al AWG/ d
mm² MCM Name mm D L s Tool Pcs/pack
300 600 AS300B 22,5 37 150 65 V1300, V250 1
400 750 AS400B 25 37 150 64 V1300, V250 1
s = strip length
