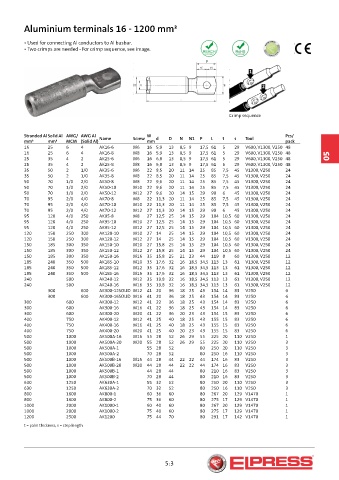

Aluminium terminals 16 - 1200 mm²

• Used for connecting Al conductors to Al busbar.
• Two crimps are needed - For crimp sequence, see image.

Crimp sequence

Stranded Al Solid Al AWG/ AWG Al W Pcs/
mm² mm² MCM (Solid Al) Name Screw mm d D N N1 P L t s Tool pack
16 25 6 4 AK16-6 M6 16 5,9 13 8,5 9 17,5 61 5 29 V600, V1300, V250 48
16 25 6 4 AK16-8 M8 16 5,9 13 8,5 9 17,5 61 5 29 V600, V1300, V250 48 05
25 35 4 2 AK25-6 M6 16 6,8 13 8,5 9 17,5 61 5 29 V600, V1300, V250 48
25 35 4 2 AK25-8 M8 16 6,8 13 8,5 9 17,5 61 5 29 V600, V1300, V250 48
35 50 2 1/0 AK35-6 M6 22 8,5 20 11 14 25 85 7,5 45 V1300, V250 24
35 50 2 1/0 AK35-8 M8 22 8,5 20 11 14 25 85 7,5 45 V1300, V250 24
50 70 1/0 2/0 AK50-8 M8 22 9,6 20 11 14 25 85 7,5 45 V1300, V250 24
50 70 1/0 2/0 AK50-10 M10 22 9,6 20 11 14 25 85 7,5 45 V1300, V250 24
50 70 1/0 2/0 AK50-12 M12 27 9,6 20 14 15 29 90 6 45 V1300, V250 24
70 95 2/0 4/0 AK70-8 M8 22 11,3 20 11 14 25 85 7,5 45 V1300, V250 24
70 95 2/0 4/0 AK70-10 M10 22 11,3 20 11 14 25 85 7,5 45 V1300, V250 24
70 95 2/0 4/0 AK70-12 M12 27 11,3 20 14 15 29 90 6 45 V1300, V250 24
95 120 4/0 250 AK95-8 M8 27 12,5 25 14 15 29 104 10,5 60 V1300, V250 24
95 120 4/0 250 AK95-10 M10 27 12,5 25 14 15 29 104 10,5 60 V1300, V250 24
95 120 4/0 250 AK95-12 M12 27 12,5 25 14 15 29 104 10,5 60 V1300, V250 24
120 150 250 300 AK120-10 M10 27 14 25 14 15 29 104 10,5 60 V1300, V250 24
120 150 250 300 AK120-12 M12 27 14 25 14 15 29 104 10,5 60 V1300, V250 24
150 185 300 350 AK150-10 M10 27 15,8 25 14 15 29 104 10,5 60 V1300, V250 24
150 185 300 350 AK150-12 M12 27 15,8 25 14 15 29 104 10,5 60 V1300, V250 24
150 185 300 350 AK150-16 M16 35 15,8 25 21 23 44 119 8 60 V1300, V250 12
185 240 350 500 AK185-10 M10 35 17,6 32 16 18,5 34,5 113 13 61 V1300, V250 12
185 240 350 500 AK185-12 M12 35 17,6 32 16 18,5 34,5 113 13 61 V1300, V250 12
185 240 350 500 AK185-16 M16 35 17,6 32 16 18,5 34,5 113 13 61 V1300, V250 12
240 500 AK240-12 M12 35 19,8 32 16 18,5 34,5 113 13 61 V1300, V250 12
240 500 AK240-16 M16 35 19,8 32 16 18,5 34,5 113 13 61 V1300, V250 12
300 600 AK300-12SOLID M12 41 20 36 18 25 43 154 14 83 V250 6
300 600 AK300-16SOLID M16 41 20 36 18 25 43 154 14 83 V250 6
300 600 AK300-12 M12 41 22 36 18 25 43 154 14 83 V250 6
300 600 AK300-16 M16 41 22 36 18 25 43 154 14 83 V250 6
300 600 AK300-20 M20 41 22 36 20 23 43 154 15 83 V250 6
400 750 AK400-12 M12 41 25 40 18 25 43 155 15 83 V250 6
400 750 AK400-16 M16 41 25 40 18 25 43 155 15 83 V250 6
400 750 AK400-20 M20 41 25 40 20 23 43 155 15 83 V250 6
500 1000 AK500A-16 M16 55 28 52 26 29 55 225 20 110 V250 1
500 1000 AK500A-20 M20 55 28 52 26 29 55 225 20 110 V250 3
500 1000 AK500A-1 55 28 52 80 250 20 110 V250 3
500 1000 AK500A-2 70 28 52 80 250 16 110 V250 3
500 1000 AK500B-16 M16 44 28 44 22 22 44 174 16 83 V250 3
500 1000 AK500B-20 M20 44 28 44 22 22 44 174 16 83 V250 3
500 1000 AK500B-1 44 28 44 80 210 16 83 V250 3
500 1000 AK500B-2 70 28 44 80 210 16 83 V250 3
630 1250 AK630A-1 55 32 52 80 250 20 110 V250 3
630 1250 AK630A-2 70 32 52 80 250 16 110 V250 3
800 1600 AK800-1 60 36 60 80 267 20 129 V1470 1
800 1600 AK800-2 75 36 60 80 275 17 129 V1470 1
1000 2000 AK1000-1 60 40 60 80 267 20 129 V1470 1
1000 2000 AK1000-2 75 40 60 80 275 17 129 V1470 1
1200 2500 AK1200 75 44 70 80 291 17 142 V1470 1
t = palm thickness, s = strip length
