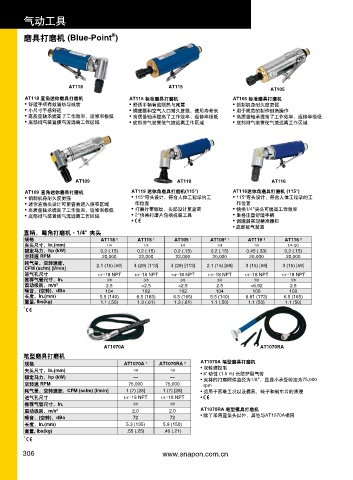

Page 308 - 实耐宝中文2012-CAT1200

气动工具

®
磨具打磨机 (Blue-Point )

AT118 AT115 AT105
AT118 直角迷你磨具打磨机 AT115 标准磨具打磨机 AT105 标准磨具打磨机
• 舒适手柄有效隔热与减震 • 舒适手柄有效隔热与减震 • 铝制机身耐久度更强
• 小尺寸手感舒适 • 铜座圈和空气入口耐久度强，使用寿命长 • 用于规范的制作倒角操作
• 高质量轴承提高了工作效率，返修率极低 • 高质量轴承提高了工作效率，返修率极低 • 高质量轴承提高了工作效率，返修率极低
• 底部排气装置使气流远离工作区域 • 底部排气装置使气流远离工作区域 • 底部排气装置使气流远离工作区域

AT109 AT119 AT116
AT109 直角迷你磨具打磨机 AT119 迷你角磨具打磨机(115°) AT116迷你角磨具打磨机 (115°)
• 铝制机身耐久度更强 • 115°弯头设计，符合人体工程学的工 • 115°弯头设计，符合人体工程学的工
• 迷你直角头设计可更容易进入狭窄区域 作位置 作位置
• 高质量轴承提高了工作效率，返修率极低 • 打磨片带螺纹，头部设计更紧密 • 快换1/4"夹头可提高工作效率
• 底部排气装置使气流远离工作区域 • 2"快换打磨片包括拆装工具 • 重叠注塑舒适手柄
• • 调速器实现精准操控
• 底部排气装置
直柄，弯角打磨机 - 1/4" 夹头
规格 AT118 † AT115 † AT105 † AT109* † AT119 † AT116 †
夹头尺寸，In.(mm) 1/4 1/4 1/4 1/4 1/4 1/4 QC
额定马力，hp (kW) 0.2 (.15) 0.2 (.15) 0.2 (.15) 0.2 (.15) 0.45 (.33) 0.2 (.15)
空转速 RPM 20,000 22,000 22,000 20,000 20,000 20,000
耗气量，空转速度， 2.1 (15) [59] 4 (29) [113] 4 (29) [113] 2.1 (15) [59] 3 (15) [59] 3 (15) [59]
CFM (scfm) [I/min]
进气孔尺寸 1/4"-18 NPT 1/4"-18 NPT 1/4"-18 NPT 1/4"-18 NPT 1/4"-18 NPT 1/4"-18 NPT
推荐气管尺寸，In. 3/8 3/8 3/8 3/8 3/8 3/8
震动级别，m/s² 2.5 <2.5 <2.5 2.5 <6.92 2.5
噪音，(空转)，dBa 104 102 102 104 100 100
长度，In.(mm) 5.5 (140) 6.5 (165) 6.5 (165) 5.5 (140) 6.81 (173) 6.5 (165)
重量, Ibs(kg) 1.1 (.50) 1.3 (.61) 1.3 (.61) 1.1 (.50) 1.1 (50) 1.1 (50)
†

AT1070A AT1070RA
笔型磨具打磨机
规格 AT1070A † AT1070RA † AT1070A 笔型磨具打磨机
夹头尺寸，In.(mm) 1/8 1/8 • 双转速控制

• 5' 动性 (1.5 m) 长防护型气管
额定马力，hp (kW) — — • 夹持的打磨附件直径为1/8"，且最小承受转速为75,000
空转速 RPM 75,000 75,000 rpm
耗气量，空转速度，CFM (scfm) [I/min] 1 (7) [28] 1 (7) [28] • 适用于困难工况以及模具，转子和刹车片的清理
进气孔尺寸 1/4"-18 NPT 1/4"-18 NPT •
推荐气管尺寸，In. 3/8 3/8
震动级别，m/s² 2.0 2.0 AT1070RA 笔型模具打磨机
噪音，(空转)，dBa 72 72 • 除了采用直角头以外，其他与AT1070A相同
长度，In.(mm) 5.3 (135) 5.9 (150)
重量, Ibs(kg) .55 (.25) .46 (.21)
†
306 www.snapon.com.cn
