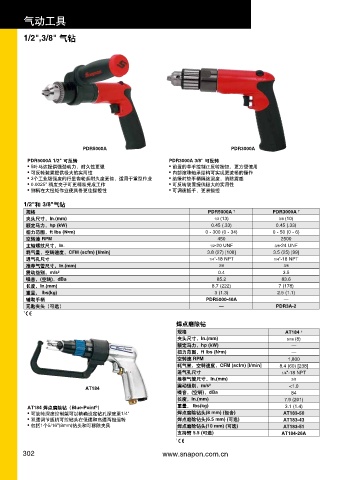

Page 304 - 实耐宝中文2012-CAT1200

气动工具

1/2",3/8" 气钻

PDR5000A PDR3000A
PDR5000A 1/2" 可反转 PDR3000A 3/8" 可反转
• 5叶马达提供强劲动力，耐久性更强 • 前置的单手控制正反转按钮，更方便使用
• 可反转装置提供极大的实用性 • 内部滚珠轴承结构可实现更流畅的操作
• 3个工业级强度的行星齿轮系耐久度更佳，适用于重型作业 • 绝缘衬垫手柄隔绝温度，消除震感
• 0.0025" 精度夹子可更精准完成工作 • 可反转装置提供极大的实用性
• 侧柄在大扭矩作业使具备更佳操控性 • 可调速扳手，更易操控
1/2"和 3/8"气钻
规格 PDR5000A † PDR3000A †
夹头尺寸，In.(mm) 1/2 (13) 3/8 (10)
额定马力，hp (kW) 0.45 (.33) 0.45 (.33)
扭力范围，ft lbs (N•m) 0 - 300 (0 - 34) 0 - 50 (0 - 6)
空转速 RPM 450 2500
主轴螺纹尺寸，In. 1/2-20 UNF 3/8-24 UNF
耗气量，空转速度，CFM (scfm) [I/min] 3.8 (27) [108] 3.5 (25) [99]
进气孔尺寸 1/4"-18 NPT 1/4"-18 NPT
推荐气管尺寸，In.(mm) 3/8 3/8
震动级别，m/s² 0.4 3.5
噪音，(空转)，dBa 85.2 83.6
长度，In.(mm) 8.7 (222) 7 (178)
重量， Ibs(kg) 3 (1.3) 2.5 (1.1)
辅助手柄 PDR5000-40A —
无匙夹头（可选） — PDR3A-2
†

焊点磨除钻
规格 AT184 †
夹头尺寸，In.(mm) 5/16 (8)
额定马力，hp (kW) —
扭力范围，ft lbs (N•m) —
空转速 RPM 1,800
耗气量，空转速度，CFM (scfm) [I/min] 8.4 (60) [238]
进气孔尺寸 1/4"-18 NPT
推荐气管尺寸，In.(mm) 3/8
震动级别，m/s² <1.0
AT184
噪音，(空转)，dBa 84
长度，In.(mm) 7.9 (201)
®
AT184 焊点磨除钻（Blue-Point ） 重量， Ibs(kg) 3.1 (1.4)
• 可旋转深度控制架可以精确设定钻孔深度至1/4" 焊点磨除钻头(8 mm) (包含) AT183-50
• 双速调节扳机可控钻头在低速和高速两档运转 焊点磨除钻头(6.5 mm) (可选) AT183-43
• 包括1个5/16"(8mm)钻头和可移除夹具 焊点磨除钻头(10 mm) (可选) AT183-51
支持臂 5.5 (可选) AT184-26A
†
302 www.snapon.com.cn
