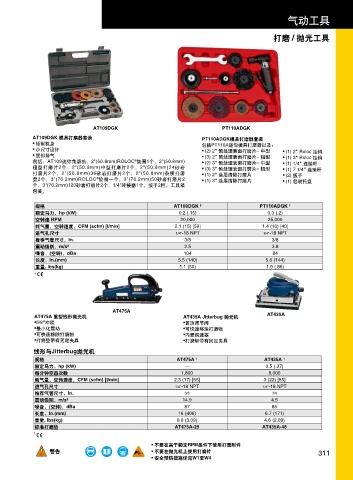

Page 313 - 实耐宝中文2012-CAT1200

气动工具

打磨 / 抛光工具

AT109DGK PT110ADGK
AT109DGK 模具打磨器套装 PT110ADGK模具打磨器套装
• 铝制机身 包括PT110A迷你模具打磨器以及：
• 小尺寸设计 • (2) 2" 预处理表面打磨片– 中型 • (1) 2" Roloc 挂钩
• 底部排气 • (3) 2" 预处理表面打磨片– 粗型 • (1) 3" Roloc 挂钩
包括：AT109迷你角磨机，2"(50.8mm)ROLOC 垫圈1个，2"(50.8mm) • (2) 3" 预处理表面打磨片– 中型 • (1) 1/4" 连接杆
®
粗型打磨片2个，2"(50.8mm)中型打磨片2个，2"(50.8mm)24砂岩 • (3) 3" 预处理表面打磨片– 粗型 • (1) 7 1/4" 连接杆
打磨片2个，2"(50.8mm)36砂岩打磨片2个，2"(50.8mm)杂质打磨 • (1) 2" 涂层清除打磨片 • (2) 扳手
®
盘2个，3"(76.2mm)ROLOC 垫圈一个，3"(76.2mm)50砂岩打磨片2 • (1) 3" 涂层清除打磨片 • (1) 包装托盘
个，3"(76.2mm)120砂岩打磨片2个，1/4"转接器1个。扳手2把。工具箱
包装。

规格 AT109DGK † PT110ADGK †
额定马力，hp (kW) 0.2 (.15) 0.3 (.2)
空转速 RPM 20,000 25,000
耗气量，空转速度，CFM (scfm) [I/min] 2.1 (15) [59] 1.4 (10) [40]
进气孔尺寸 1/4"-18 NPT 1/4"-18 NPT
推荐气管尺寸，In. 3/8 3/8
震动级别，m/s² 2.5 3.8
噪音，(空转)，dBa 104 84
长度，In.(mm) 5.5 (140) 5.6 (144)
重量, Ibs(kg) 1.1 (50) 1.9 (.86)
†

AT475A
AT475A 重型线形抛光机 AT435A Jitterbug 抛光机 AT435A
•5/8"冲程 •置顶调节阀
•最小化震动 •可快速移除打磨物
•可快速移除打磨物 •内置调速器
•打磨垫带有固定夹具 •打磨垫带有固定夹具
线形与Jitterbug抛光机
规格 AT475A † AT435A †
额定马力，hp (kW) — 0.5 (.37)
每分钟空击次数 1,800 8,000
耗气量，空转速度，CFM (scfm) [I/min] 2.3 (17) [65] 3 (22) [85]
进气孔尺寸 1/4"-18 NPT 1/4"-18 NPT
推荐气管尺寸，In. 3/8 3/8
震动级别，m/s² 14.9 4.5
噪音，(空转)，dBa 87 85
长度，In.(mm) 16 (406) 6.7 (171)
重量, Ibs(kg) 6.8 (3.09) 4.6 (2.09)
标准打磨垫 AT475A-29 AT435A-48
†
XPLOSION
WARNING FIRE FALLING GEARS XPLOSION FIRE VIBRATE FALLING SHOCK GEARS TRIANGL E WARNING VIBRATE FIRE SHOCK FALLING TRIANGL E GEARS XPLOSION VIBRATE SHOCK TRIANGL E
WARNING
• 不要在高于额定RPM条件下使用打磨附件
警告 • 不要在抛光机上使用打磨片 311
• 安全预防措施详见W1至W4
