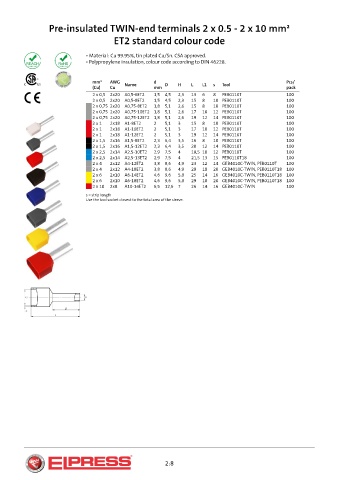

Pre-insulated TWIN-end terminals 2 x 0.5 - 2 x 10 mm²

ET2 standard colour code

• Material: Cu 99.95%, tin plated Cu/Sn. CSA approved.
• Polypropylene insulation, colour code according to DIN 46228.

mm² AWG Name d D H L L1 s Tool Pcs/
(Cu) Cu mm pack
2 x 0,5 2x20 A0,5-6ET2 1,5 4,5 2,3 13 6 8 PEB0110T 100
2 x 0,5 2x20 A0,5-8ET2 1,5 4,5 2,3 15 8 10 PEB0110T 100
2 x 0,75 2x20 A0,75-8ET2 1,8 5,1 2,6 15 8 10 PEB0110T 100
2 x 0,75 2x20 A0,75-10ET2 1,8 5,1 2,6 17 10 12 PEB0110T 100
2 x 0,75 2x20 A0,75-12ET2 1,8 5,1 2,6 19 12 14 PEB0110T 100
2 x 1 2x18 A1-8ET2 2 5,1 3 15 8 10 PEB0110T 100
2 x 1 2x18 A1-10ET2 2 5,1 3 17 10 12 PEB0110T 100
2 x 1 2x18 A1-12ET2 2 5,1 3 19 12 14 PEB0110T 100
2 x 1,5 2x16 A1,5-8ET2 2,3 6,4 3,5 16 8 10 PEB0110T 100
2 x 1,5 2x16 A1,5-12ET2 2,3 6,4 3,5 20 12 14 PEB0110T 100
2 x 2,5 2x14 A2,5-10ET2 2,9 7,5 4 18,5 10 12 PEB0110T 100
2 x 2,5 2x14 A2,5-13ET2 2,9 7,5 4 21,5 13 15 PEB0110T18 100
2 x 4 2x12 A4-12ET2 3,8 8,6 4,9 23 12 14 GEB4010C-TWIN, PEB0110T 100
2 x 4 2x12 A4-18ET2 3,8 8,6 4,9 29 18 20 GEB4010C-TWIN, PEB0110T18 100
2 x 6 2x10 A6-14ET2 4,6 9,6 5,8 25 14 16 GEB4010C-TWIN, PEB0110T18 100
2 x 6 2x10 A6-18ET2 4,6 9,6 5,8 29 18 20 GEB4010C-TWIN, PEB0110T18 100
2 x 10 2x8 A10-14ET2 6,5 12,6 7 26 14 16 GEB4010C-TWIN 100
s = strip length
Use the tool socket closest to the total area of the sleeve.

2:8
