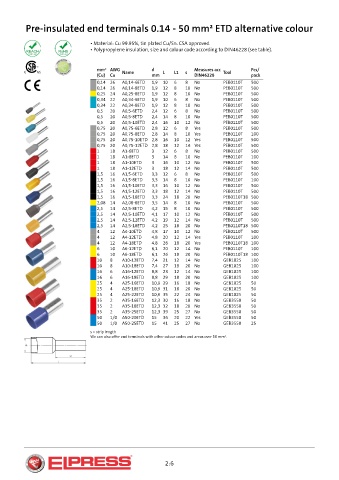

Pre-insulated end terminals 0.14 - 50 mm² ETD alternative colour

• Material: Cu 99.95%, tin plated Cu/Sn. CSA approved.
• Polypropylene insulation, size and colour code according to DIN46228 (see table).

mm² AWG d Measures acc Pcs/
(Cu) Cu Name mm L L1 s DIN46228 Tool pack
0,14 26 A0,14-6ETD 1,9 10 6 8 No PEB0110T 500
0,14 26 A0,14-8ETD 1,9 12 8 10 No PEB0110T 500
0,25 24 A0,25-8ETD 1,9 12 8 10 No PEB0110T 500
0,34 22 A0,34-6ETD 1,9 10 6 8 No PEB0110T 500
0,34 22 A0,34-8ETD 1,9 12 8 10 No PEB0110T 500
0,5 20 A0,5-6ETD 2,4 12 6 8 No PEB0110T 500
0,5 20 A0,5-8ETD 2,4 14 8 10 No PEB0110T 500
0,5 20 A0,5-10ETD 2,4 16 10 12 No PEB0110T 500
0,75 20 A0,75-6ETD 2,8 12 6 8 Yes PEB0110T 500
0,75 20 A0,75-8ETD 2,8 14 8 10 Yes PEB0110T 100
0,75 20 A0,75-10ETD 2,8 16 10 12 Yes PEB0110T 500
0,75 20 A0,75-12ETD 2,8 18 12 14 Yes PEB0110T 500
1 18 A1-6ETD 3 12 6 8 No PEB0110T 500
1 18 A1-8ETD 3 14 8 10 No PEB0110T 100
1 18 A1-10ETD 3 16 10 12 No PEB0110T 500
1 18 A1-12ETD 3 18 12 14 No PEB0110T 500
1,5 16 A1,5-6ETD 3,3 12 6 8 No PEB0110T 500
1,5 16 A1,5-8ETD 3,3 14 8 10 No PEB0110T 100
1,5 16 A1,5-10ETD 3,3 16 10 12 No PEB0110T 500
1,5 16 A1,5-12ETD 3,3 18 12 14 No PEB0110T 500
1,5 16 A1,5-18ETD 3,3 24 18 20 No PEB0110T18 500
2,08 14 A2,08-8ETD 3,5 14 8 10 No PEB0110T 500
2,5 14 A2,5-8ETD 4,2 15 8 10 No PEB0110T 500
2,5 14 A2,5-10ETD 4,1 17 10 12 No PEB0110T 500
2,5 14 A2,5-12ETD 4,2 19 12 14 No PEB0110T 500
2,5 14 A2,5-18ETD 4,2 25 18 20 No PEB0110T18 500
4 12 A4-10ETD 4,8 17 10 12 No PEB0110T 500
4 12 A4-12ETD 4,8 20 12 14 Yes PEB0110T 100
4 12 A4-18ETD 4,8 26 18 20 Yes PEB0110T18 100
6 10 A6-12ETD 6,1 20 12 14 No PEB0110T 100
6 10 A6-18ETD 6,1 26 18 20 No PEB0110T18 100
10 8 A10-12ETD 7,4 21 12 14 No GEB1025 100
10 8 A10-18ETD 7,4 27 18 20 No GEB1025 100
16 6 A16-12ETD 8,8 23 12 14 No GEB1025 100
16 6 A16-18ETD 8,8 29 18 20 No GEB1025 100
25 4 A25-16ETD 10,9 29 16 18 No GEB1025 50
25 4 A25-18ETD 10,9 31 18 20 No GEB1025 50
25 4 A25-22ETD 10,9 35 22 24 No GEB1025 50
35 2 A35-16ETD 12,3 30 16 18 No GEB3550 50
35 2 A35-18ETD 12,3 32 18 20 No GEB3550 50
35 2 A35-25ETD 12,3 39 25 27 No GEB3550 50
50 1/0 A50-20ETD 15 36 20 22 Yes GEB3550 50
50 1/0 A50-25ETD 15 41 25 27 No GEB3550 25
s = strip length
We can also offer end terminals with other colour codes and areas over 50 mm².
