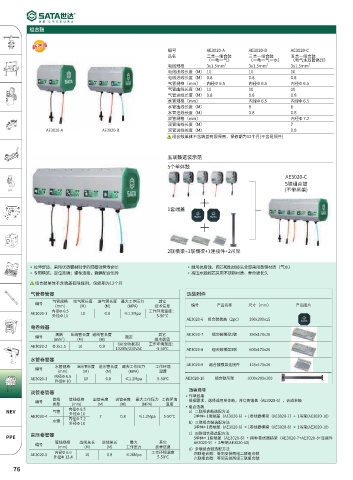

Page 84 - 世达汽车设备2025_Vol.02

组合鼓
AE5602T
AE5602T
编号 AE3020-A AE3020-B AE3020-C
品名 二合一组合鼓 三合一组合鼓 五合一组合鼓
（一电一气） （一电一气一水） （电气水双管高压）
2 2 2
电线规格 3x1.5mm 3x1.5mm 3x1.5mm
电线出线长度（M） 10 10 10
电线进线长度（M） 0.8 0.8 0.8
气管规格（mm） 内径Φ 6.5 内径Φ 6.5 内径Φ 6.5
气管出线长度（M） 10 10 10
气管进线长度（M） 0.8 0.8 0.8
水管规格（mm） 内径Φ 6.5 内径Φ 6.5
水管出线长度（M） 8 8
水管进线长度（M） 0.8 0.8
双管规格（mm） 内径Φ 7.2
双管出线长度（M） 7
AE3020-A AE3020-B 双管进线长度（M） 0.8
组合鼓单体不含端盖有限保用，保修期为12个月(不含易损件)

五联鼓选装示范
5个单体鼓
AE3020-C
5联组合鼓
(不带吊架)

1套端盖

2联横梁+3联横梁+1连接件+2吊架

• 拉伸舒适，采用优质钢材制作的回卷弹簧寿命长 • 耐用抗腐蚀，阀芯和出线接头全部采用黄铜材质（气水）
• 专用横梁，定位准确；螺栓连接，箱体配合优异 • 高压水鼓阀芯采用不锈钢材质，寿命更长久
组合鼓单体不含端盖有限保用，保修期为12个月

气管卷管器 选装附件
气管规格 出气管长度 进气管长度 最大工作压力 其它
编号
(mm) (M) (M) (MPA) 技术信息 编号 产品名称 尺寸（mm） 产品图片
内径Φ 6.5 工作环境温度：
AE3020-1 10 0.8 ≤1.2Mpa
外径Φ 10 5-50°C
AE3020-6 组合鼓端盖（2pc） 390x380x15
电卷线器
规格 出线管长度 进线管长度 其它 AE3020-7 组合鼓横梁2联 350x170x26
编号 2 额定
(mm ) (M) (M) 技术信息
6A(全收状态) 工作环境温度：
AE3020-2 Φ 3x1.5 10 0.9
1320W/220VAC -5-50°C AE3020-8 组合鼓横梁3联 600x170x26
水管卷管器
AE3020-9 组合鼓横梁连接件 125x170x26
水管规格 出水管长度 进水管长度 最大工作压力 工作环境
编号
(mm) (M) (M) (MPA) 温度
内径Φ 6.5
AE3020-3 10 0.8 ≤1.2Mpa 5-50°C AE3020-10 组合鼓吊架 1000x200x200
外径Φ 10
选装说明
双管卷管器
作单鼓用
管线 管线规格 出管长度 进管长度 最大工作压力 工作环境
编号 根据需求，选择适用单体鼓，并订购端盖（AE3020-6），合成单鼓
类型 (mm) (M) (M) (MPA) 温度
组合选装
内径Φ 6.5
NEV 气管 外径Φ 10 a）二联组合鼓选配方法
AE3020-4 7 0.8 ≤1.2Mpa 5-50°C 2单体+ 1套端盖（AE3020-6）+ 1卷线器横梁（AE3020-7）+ 1吊架(AE3020-10)
内径Φ 7.2
水管 b）三联组合鼓选配方法
外径Φ 10
3单体+ 1套端盖（AE3020-6）+ 1卷线器横梁（AE3020-8）+ 1吊架(AE3020-10)
高压卷管器 c）五联组合鼓选配方法
PPE 5单体+ 1套端盖（AE3020-6）+ 两种卷线器横梁（AE3020-7+AE3020-8+连接件
管线规格 出线总长 进线总长 最大 其它 AE3020-9）+ 2吊架(AE3020-10)
编号
(mm) (M) (M) 工作压力 技术信息
d）多联组合鼓选配方法
内径Φ 6.6 工作环境温度
AE3020-5 10 0.8 ≤20Mpa 四联组合鼓：等同安装两组二联组合鼓
外径Φ 13.4 5-50°C 六联组合鼓：等同安装两组三联组合鼓
