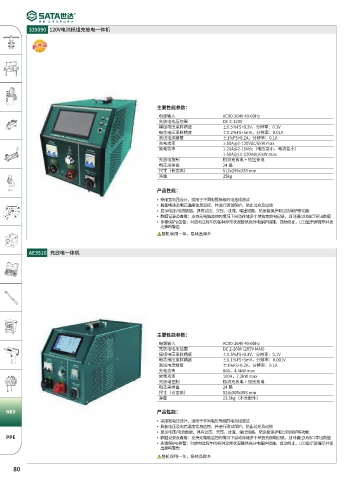

Page 88 - 世达汽车设备2025_Vol.02
P. 88
335090 120V电池模组充放电一体机
AE5602T
AE5602T
主要性能参数：
电源输入 AC90-264V 40-60Hz
充放电电压范围 DC 2-120V
模组电压采样精度 ±0.5%FS+0.3V，分辨率：0.1V
电芯电压采样精度 ±0.2%FS+5mV，分辨率：0.01V
测试电流精度 ±1%FS+0.2A，分辨率：0.1A
充电功率 1-50A@2-120Vdc/6kW max
放电功率 1-20A@2-15Vdc（电压变小，电流变小）
1-50A@10-120Vdc/6kW max
充放电控制 恒流充放电 + 恒压充电
电芯采样盒 24 路
尺寸（长宽高） 512x295x339 mm
净重 25kg
产品性能：
• 采用宽电压设计，适用于不同电压等级的电池组测试
• 具备电压及电芯温度信息监控，并进行测试保护，防止过充及过放
• 显示电压/电流数据，具有过压、欠压、过流、输出短路、防反接保护和过热保护等功能
• 数据记录及查看：支持无电脑监控的情况下自动存储多个单独充放电记录，且可通过USB口导出数据
• 多重保护&告警：对放电过程中的各种异常状况提供充分电保护措施，自动终止，LCD显示屏提示并发
出蜂鸣警告
整机保用一年，易耗品除外
AE3510 充放电一体机
主要性能参数：
电源输入 AC90-264V 40-60Hz
充放电电压范围 DC 2-260V (285V MAX)
模组电压采样精度 ±0.5%FS+0.3V，分辨率：0.1V
电芯电压采样精度 ±0.1%FS+5mV，分辨率：0.001V
测试电流精度 ±1%FS+0.2A，分辨率：0.1A
充电功率 80A，4.4kW max
放电功率 100A，7.2kW max
充放电控制 恒流充放电 + 恒压充电
电芯采样盒 24 路
尺寸（长宽高） 524x305x393 mm
净重 23.5kg（不含配件）
NEV 产品性能：
• 采用宽电压设计，适用于不同电压等级的电池组测试
• 具备电压及电芯温度信息监控，并进行测试保护，防止过充及过放
• 显示电压/电流数据，具有过压、欠压、过流、输出短路、防反接保护和过热保护等功能
PPE • 数据记录及查看：支持无电脑监控的情况下自动存储多个单独充放电记录，且可通过USB口导出数据
• 多重保护&告警：对放电过程中的各种异常状况提供充分电保护措施，自动终止，LCD显示屏提示并发
出蜂鸣警告
整机保用一年，易耗品除外
80
