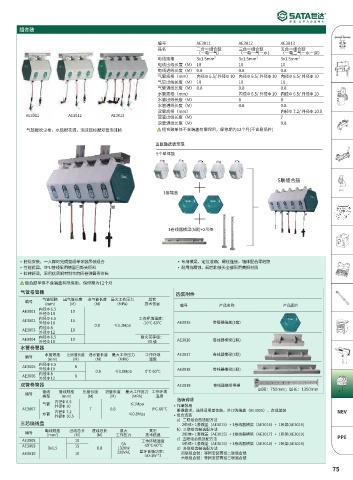

组合鼓
AE5602T
编号 AE3011 AE3012 AE3013
AE5602T
品名 二合一组合鼓 三合一组合鼓 五合一组合鼓
（一电一气） （一电一气一水） （一电二气一水一双）
2 2 2
电线规格 3x1.5mm 3x1.5mm 3x1.5mm
电线出线长度（M） 10 10 10
电线进线长度（M） 0.8 0.8 0.8
气管规格（mm） 内径Φ 6.5/ 外径Φ 10 内径Φ 6.5/ 外径Φ 10 内径Φ 6.5/ 外径Φ 10
气管出线长度（M） 10 10 10
气管进线长度（M） 0.8 0.8 0.8
水管规格（mm） 内径Φ 6.5/ 外径Φ 10 内径Φ 6.5/ 外径Φ 10
水管出线长度（M） 8 8
水管进线长度（M） 0.8 0.8
双管规格（mm） 内径Φ 7.2/ 外径Φ 10.5
AE3011 AE3012 AE3013
双管出线长度（M） 7
双管进线长度（M） 0.8
气鼓配吹尘枪，水鼓配花洒，泡沫鼓标配双管泡沫枪 组合鼓单体不含端盖有限保用，保修期为12个月(不含易损件)

五联鼓选装示范
5个单体鼓

5联组合鼓
1套端盖

1卷线器横梁(5联)+2吊架

• 轻松安装，一人即可完成整组单体鼓吊装组合 • 专用横梁，定位准确；螺栓连接，箱体配合零缝隙
• 性能优异，TPU管线采用德国巴斯夫原料 • 耐用抗腐蚀，阀芯和接头全部采用黄铜材质
• 拉伸舒适，采用优质钢材制作的回卷弹簧寿命长
组合鼓单体不含端盖有限保用，保修期为12个月
气管卷管器
选装附件
气管规格 出气管长度 进气管长度 最大工作压力 其它
编号
(mm) (M) (M) (MPA) 技术信息 编号 产品名称 产品图片
内径Φ 6.5
AE3001 10
外径Φ 10
内径Φ 6.5 工作环境温度：
AE3002 15
外径Φ 10 -10°C-60°C AE3015 卷管器端盖(1套)
0.8 ≤1.2Mpa
内径Φ 8
AE3003 10
外径Φ 12
内径Φ 6.5 耐火花等级：
AE3004 10 AE3016 卷线器横梁(2联)
外径Φ 10 V0 级
水管卷管器
水管规格 出水管长度 进水管长度 最大工作压力 工作环境 AE3017 卷线器横梁(3联)
编号
(mm) (M) (M) (MPA) 温度
内径Φ 6.5
AE3005 8
外径Φ 10 AE3018 卷线器横梁(5联)
0.8 ≤1.0Mpa 0°C-60°C
内径Φ 8
AE3006 8
外径Φ 12
双管卷管器 AE3019 卷线器横梁吊架
最短：750mm；最长：1350mm
管线 管线规格 出管长度 进管长度 最大工作压力 工作环境
编号
类型 (mm) (M) (M) (MPA) 温度
选装说明
内径Φ 6.5
气管 ≤1Mpa
外径Φ 10 作单鼓用
AE3007 7 0.8 0°C-60°C
内径Φ 7.2 根据需求，选择适用单体鼓，并订购端盖（AE3015），合成单鼓 NEV
水管 ≤0.8Mpa 组合选装
外径Φ 10.5
a）二联组合鼓选配方法
三芯绕线盘 2单体+ 1套端盖（AE3015）+ 1卷线器横梁（AE3016）+ 1吊架(AE3019)
电线规格 出线总长 进线总长 最大 其它 b）三联组合鼓选配方法
编号 2
(mm ) (M) (M) 工作压力 技术信息 3单体+ 1套端盖（AE3015）+ 1卷线器横梁（AE3017）+ 1吊架(AE3019) PPE
AE3008 10 工作环境温度 c）五联组合鼓选配方法
6A 5单体+ 1套端盖（AE3015）+ 1卷线器横梁（AE3018）+ 2吊架(AE3019)
AE3009 15 -10°C-60°C
3x1.5 0.8 1320W d）多联组合鼓选配方法
220VAC 蓝牙音箱功率：
AE3010 10 四联组合鼓：等同安装两组二联组合鼓
4Ω-3W *2
六联组合鼓：等同安装两组三联组合鼓
