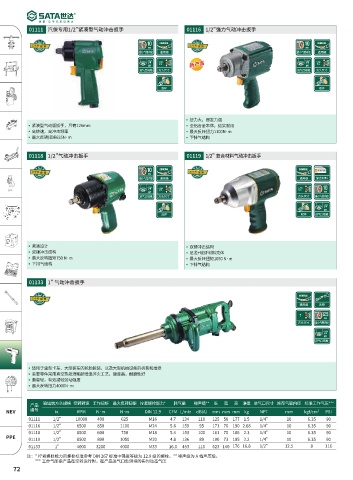

Page 80 - 世达汽车设备2025_Vol.02

01111 汽保专用1/2"紧凑型气动冲击扳手 01116 1/2"强力气动冲击扳手
AE5602T
10 GENERAL 10 GENERAL
AE5602T
mm mm
最小气管内径 最小气管内径
1/4" 1/2" 1/4" 1/2"
NPT NPT
进气口规格 方头尺寸 进气口规格 方头尺寸

双环 双环

• 扭力大，爆发力强
• 紧凑型气动版扳手，只有125mm • 全铝合金本体，结实耐用
• 高转速，高冲击频率 • 最大反转扭力1100N·m
• 最大反转扭矩625N·m • 下排气结构

01118 1/2"气动冲击扳手 01119 1/2" 复合材料气动冲击扳手

10 GENERAL GENERAL
mm
最小气管内径 复合材料
1/4" 1/2" 1/2" 10
NPT mm
进气口规格 方头尺寸 方头尺寸 最小气管内径
1/4"
NPT
双环 双环 进气口规格

• 紧凑设计 • 双锤冲击结构
• 双锤冲击结构 • 尼龙+玻纤材料壳体
• 最大反转扭矩750 N·m • 最大反转扭矩1050 N·m
• 下排气结构 • 下排气结构

01133 1" 气动冲击扳手

GENERAL
无销
1" 12.5
mm
方头尺寸 最小气管内径
1/2"
NPT
进气口规格

• 适用于重型卡车、大型客车的轮胎拆装，以及大型机械设备的拆装和维修
• 主要零件采用真空热处理和超低温淬火工艺，硬度高，耐磨性好
• 重量轻，有效减轻劳动强度
• 最大反转扭力4000N·m

输出端方头规格 空转转速 工作扭矩 最大反转扭矩 拧紧螺栓能力* 耗气量 噪声级** 长 宽 高 净重 进气口尺寸 推荐气管内径 标准工作气压***
产品
编号
NEV in. RPM N·m N·m DIN 12.9 CFM L/min dB(A) mm mm mm kg NPT mm kgf/cm² PSI
01111 1/2" 10000 400 625 M16 4.7 134 110 125 58 177 1.5 1/4" 10 6.35 90
01116 1/2" 6500 850 1100 M24 5.6 159 95 171 70 190 2.68 1/4" 10 6.35 90
01118 1/2" 8500 600 750 M18 5.4 153 100 161 70 186 2.3 1/4" 10 6.35 90
PPE
01119 1/2" 8500 800 1050 M20 4.8 136 89 190 73 185 2.2 1/4" 10 6.35 90
01133 1" 4000 3200 4000 M33 16.0 453 110 623 140 176 16.8 1/2" 12.5 8 116
注： * 拧紧螺栓能力的螺栓标准参考 DIN 267 标准中强度等级为 12.9 级的螺栓。** 噪声级为 A 档声压级。
*** 工作气压指产品在空转运行时，在产品进气口处测得的实时动态气压
72
