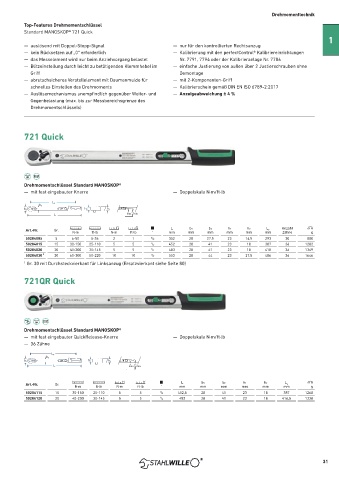

Drehmomenttechnik

Top-Features Drehmomentschlüssel
Standard MANOSKOP® 721 Quick
1
— auslösend mit Doppel-Stopp-Signal — nur für den kontrollierten Rechtsanzug
— kein Rü cksetzen auf „0“ erforderlich — Kalibrierung mit den perfectControl® Kalibriereinrichtungen
— das Messelement wird nur beim Anziehvorgang belastet Nr. 7791, 7794 oder der Kalibrieranlage Nr. 7706
— Blitzeinstellung durch leicht zu betätigenden Klemmhebel im — einfache Justierung von außen über 2 Justierschrauben ohne
Griff Demontage
— abrutschsicheres Verstellelement mit Daumenmulde für — mit 2-Komponenten-Griff
schnelles Einstellen des Drehmoments — Kalibrierschein gemäß DIN EN ISO 6789-2:2017
— Auslösemechanismus unempfindlich gegenüber Weiter- und — Anzeigeabweichung ± 4 %

Gegenbelastung (max. bis zur Messbereichsgrenze des
Drehmomentschlüssels)

721 Quick

Drehmomentschlüssel Standard MANOSKOP®
— mit fest eingebauter Knarre — Doppelskala N·m/ft·lb

max. min.

W W X X D L L Anzahl R
b1
b2
h1
h2
Art.-Nr. Gr. N·m ft·lb N·m ft·lb " mm mm mm mm mm mm F Zähne g
50204005 5 6-50 5-36 2 1 3 /8 352 28 27,5 23 14,5 293 30 880
50204015 15 30-150 25-110 5 5 1 /2 452 28 41 23 18 387 36 1282
50204020 20 40-200 30-145 5 5 1 /2 483 28 41 23 18 418 36 1349
50204030 ¹ 30 60-300 50-220 10 10 1 /2 553 28 44 23 27,5 486 36 1646
1 Gr. 30 mit Durchsteckvierkant für Linksanzug (Ersatzvierkant siehe Seite 80)
721QR Quick

Drehmomentschlüssel Standard MANOSKOP®
— mit fest eingebauter QuickRelease-Knarre — Doppelskala N·m/ft·lb
— 36 Zähne

max. min.

W W X X D L b1 b2 h1 h2 L R
Art.-Nr. Gr. F
N·m ft·lb N·m ft·lb " mm mm mm mm mm mm g
50204115 15 30-150 25-110 5 5 1 /2 452,5 28 41 23 18 387 1268
50204120 20 40-200 30-145 5 5 1 /2 482 28 41 23 18 416,5 1338
