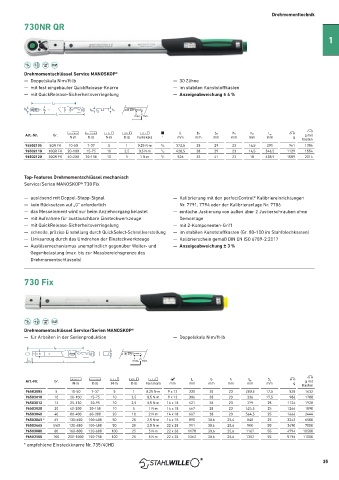

Drehmomenttechnik

730NR QR

1

Drehmomentschlüssel Service MANOSKOP®
— Doppelskala N·m/ft·lb — 30 Zähne
— mit fest eingebauter QuickRelease-Knarre — im stabilen Kunststoffkasten

— mit QuickRelease-Sicherheitsverriegelung — Anzeigeabweichung ± 4 %

max. min.

W W X X X D L b1 b2 h1 h2 L R R
Art.-Nr. Gr. F g mit
N·m ft·lb N·m ft·lb Feinskala " mm mm mm mm mm mm g Kasten
96502105 5QR FK 10-50 7-37 5 1 0,25 N·m 3 /8 372,5 28 29 23 14,5 291 961 1386
96502110 10QR FK 20-100 15-75 10 2,5 0,5 N·m 1 /2 428,5 28 29 23 14,5 346,5 1129 1554
96502120 20QR FK 40-200 30-150 10 5 1 N·m 1 /2 526 28 41 23 18 438,5 1589 2014

Top-Features Drehmomentschlüssel mechanisch
Service/Serien MANOSKOP® 730 Fix

— auslösend mit Doppel-Stopp-Signal — Kalibrierung mit den perfectControl® Kalibriereinrichtungen
— kein Rücksetzen auf „0“ erforderlich Nr. 7791, 7794 oder der Kalibrieranlage Nr. 7706
— das Messelement wird nur beim Anziehvorgang belastet — einfache Justierung von außen über 2 Justierschrauben ohne
— mit Aufnahme für austauschbare Einsteckwerkzeuge Demontage
— mit QuickRelease-Sicherheitsverriegelung — mit 2-Komponenten-Griff

— schnelle, präzise Einstellung durch QuickSelect-Schnellverstellung — im stabilen Kunststoffkasten (Gr. 80-100 im Stahlblechkasten)
— Linksanzug durch das Umdrehen der Einsteckwerkzeuge — Kalibrierschein gemäß DIN EN ISO 6789-2:2017
— Auslösemechanismus unempfindlich gegenüber Weiter- und — Anzeigeabweichung ± 3 %

Gegenbelastung (max. bis zur Messbereichsgrenze des
Drehmomentschlüssels)

730 Fix

Drehmomentschlüssel Service/Serien MANOSKOP®
— für Arbeiten in der Serienproduktion — Doppelskala N·m/ft·lb

F
b h
F S max. min.

R
W W X X X J L b h L S R
Art.-Nr. Gr. N·m ft·lb N·m ft·lb Feinskala mm mm mm mm mm mm g g mit
F
F
Kasten
96503005 5 10-50 7-37 5 1 0,25 N·m 9 x 12 330 28 23 280,5 17,5 828 1632
96503010 10 20-100 15-75 10 2,5 0,5 N·m 9 x 12 386 28 23 336 17,5 986 1788
96503012 12 25-130 20-95 10 2,5 0,5 N·m 14 x 18 421 28 23 379 25 1124 1928
96503020 20 40-200 30-150 10 5 1 N·m 14 x 18 467 28 23 424,5 25 1266 1890
96503040 40 80-400 60-300 20 10 2 N·m 14 x 18 607 28 23 564,5 25 1666 2444
96503065 * 65 130-650 100-480 50 20 2,5 N·m 14 x 18 890 30,6 25,6 848 25 3242 6500
96503465 II/65 130-650 100-480 50 20 2,5 N·m 22 x 28 911 30,6 25,6 900 55 3490 7000
96503080 80 160-800 120-600 100 25 5 N·m 22 x 28 1178 30,6 25,6 1167 55 4794 10500
96503100 100 200-1000 150-750 100 25 5 N·m 22 x 28 1363 30,6 25,6 1352 55 5196 11000
* empfohlene Einsteckknarre Nr. 735/40HD

35
