Page 28 - 达威力英文样本2025STAHLWILLE

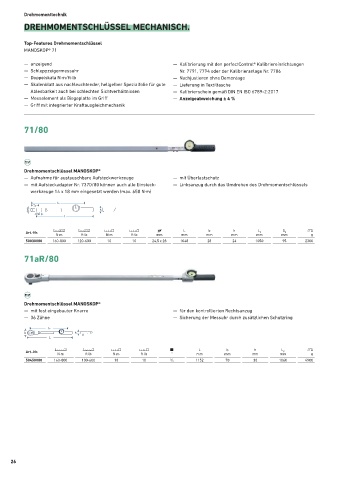

P. 28
Drehmomenttechnik
DREHMOMENTSCHLÜSSEL MECHANISCH.
Top-Features Drehmomentschlüssel
MANOSKOP® 71
— anzeigend — Kalibrierung mit den perfectControl® Kalibriereinrichtungen
— Schleppzeigermessuhr Nr. 7791, 7794 oder der Kalibrieranlage Nr. 7706
— Doppelskala N·m/ft·lb — Nachjustieren ohne Demontage
— Skalenblatt aus nachleuchtender, hellgelber Spezialfolie für gute — Lieferung in Textiltasche
Ablesbarkeit auch bei schlechten Sichtverhältnissen — Kalibrierschein gemäß DIN EN ISO 6789-2:2017
— Messelement als Biegeplatte im Griff — Anzeigeabweichung ± 4 %
— Griff mit integrierter Kraftausgleichmechanik
71/80
Drehmomentschlüssel MANOSKOP®
— Aufnahme für austauschbare Aufsteckwerkzeuge — mit Überlastschutz
— mit Aufsteckadapter Nr. 7370/80 können auch alle Einsteck- — Linksanzug durch das Umdrehen des Drehmomentschlüssels
werkzeuge 14 x 18 mm eingesetzt werden (max. 650 N·m)
LF
S F
b h
40
L
Art.-Nr. W W X X J L b h L F S F R
N·m ft·lb N·m ft·lb mm mm mm mm mm mm g
50030080 160-800 120-600 10 10 24,5 x 28 1048 28 24 1050 95 2300
71aR/80
Drehmomentschlüssel MANOSKOP®
— mit fest eingebauter Knarre — für den kontrollierten Rechtsanzug
— 36 Zähne — Sicherung der Messuhr durch zusätzlichen Schutzring
LF
b h
L
Art.-Nr. W W X X D L b h L F R
N·m ft·lb N·m ft·lb " mm mm mm mm g
50450080 160-800 100-600 10 10 3 /4 1152 70 30 1060 4900
26
