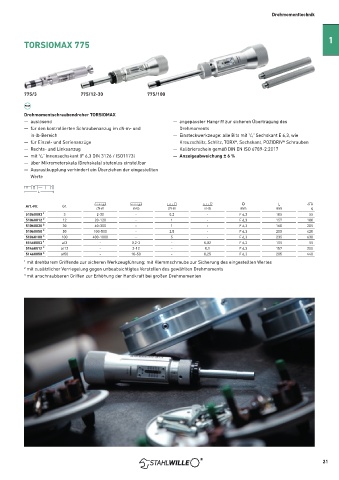

Page 23 - 达威力英文样本2025STAHLWILLE

Drehmomenttechnik

1
TORSIOMAX 775

775/3 775/12-30 775/100

Drehmomentschraubendreher TORSIOMAX

— auslösend — angepasster Hangriff zur sicheren Übertragung des
— für den kontrollierten Schraubenanzug im cN·m- und Drehmoments
in·lb-Bereich — Einsteckwerkzeuge: alle Bits mit / 4" Sechskant E 6,3, wie
1
— für Einzel- und Serienanzüge Kreuzschlitz, Schlitz, TORX®, Sechskant, POZIDRIV® Schrauben
— Rechts- und Linksanzug — Kalibrierschein gemäß DIN EN ISO 6789-2:2017
— mit / 4" Innensechskant (F 6,3 DIN 3126 / ISO1173) — Anzeigeabweichung ± 6 %
1
— über Mikrometerskala (Drehskala) stufenlos einstellbar
— Ausrastkupplung verhindert ein Überziehen der eingestellten
Werte

L
W W X X b L R
Art.-Nr. Gr. cN·m in·lb cN·m in·lb mm mm g
51060003 ¹ 3 2-30 - 0,2 - F 6,3 105 55
51060012 ² 12 20-120 - 1 - F 6,3 157 180
51060030 ² 30 40-300 - 1 - F 6,3 160 205
51060050 ² 50 100-500 - 2,5 - F 6,3 205 420
51060100 ³ 100 400-1000 - 5 - F 6,3 235 630
51460003 ¹ a/3 - 0,2-3 - 0,02 F 6,3 105 55
51460012 ² a/12 - 2-12 - 0,1 F 6,3 157 200
51460050 ² a/50 - 10-50 - 0,25 F 6,3 205 440

1 mit drehbarem Griffende zur sicheren Werkzeugführung; mit Klemmschraube zur Sicherung des eingestellten Wertes
2 mit zusätzlicher Verriegelung gegen unbeabsichtigtes Verstellen des gewählten Drehmoments

3 mit anschraubbaren Griffen zur Erhöhung der Handkraft bei großen Drehmomenten

21
