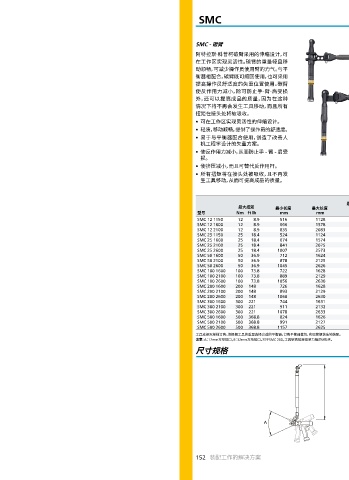

Page 304 - 2023 阿特拉斯 装配大样本

SMC 碳臂

SMC - 碳臂
阿特拉斯·科普柯碳臂采用的伸缩设计，可
在工作区实现灵活性。碳臂的重量轻且移
动顺畅，可减少操作员使用臂的力气。与平
衡器相配合，碳臂既可缩回使用，也可采用
提高操作员舒适度的失重位置使用。碳臂
使反作用力减小，除可防止手-臂-肩受损
外，还可以提高成品的质量，因为在这种
情况下将不再会发生工具移动，而且所有
扭矩在接头处将被吸收。
• 可在工作区实现灵活性的伸缩设计。
• 轻质，移动顺畅，提供了操作员的舒适度。
• 易于与平衡器配合使用，创造了改善人
机工程学设计的失重方案。
• 使反作用力减小，从而防止手 - 臂 - 肩受
损。
• 使挤压减小，而且可替代反作用杆。
• 所有扭矩将在接头处被吸收，且不再发
生工具移动，从而可提高成品的质量。

A
最大工具支架 工具架
最大扭矩 最小长度 最大长度 旋转角型 重量 接口
型号 Nm ft lb mm mm 度 kg lb 类型 订货号
SMC 12 1150 12 8.9 516 1128 60 0.37 0.816 A 4390 1510 85
SMC 12 1600 12 8.9 666 1578 60 0.42 0.926 A 4390 1511 85
SMC 12 2100 12 8.9 835 2083 60 0.48 1.06 A 4390 1512 85
SMC 25 1150 25 18.4 524 1124 50 0.51 1.12 A 4390 1514 85
SMC 25 1600 25 18.4 674 1574 50 0.61 1.34 A 4390 1515 85
SMC 25 2100 25 18.4 841 2075 50 0.68 1.5 A 4390 1516 85
SMC 25 2600 25 18.4 1007 2573 50 0.77 1.7 A 4390 1517 85
SMC 50 1600 50 36.9 712 1624 40 0.95 2.09 B 4390 1518 85
SMC 50 2100 50 36.9 878 2125 40 1.05 2.31 B 4390 1519 85
SMC 50 2600 50 36.9 1045 2626 40 1.15 2.54 B 4390 1520 85
SMC 100 1600 100 73.8 722 1628 30 1.28 2.82 B 4390 1522 85
SMC 100 2100 100 73.8 889 2129 30 1.41 3.11 B 4390 1523 85
SMC 100 2600 100 73.8 1056 2630 30 1.53 3.37 B 4390 1524 85
SMC 200 1600 200 148 726 1628 20 1.98 4.37 - 4390 1526 85
SMC 200 2100 200 148 893 2129 20 2.18 4.81 - 4390 1527 85
SMC 200 2600 200 148 1060 2630 20 2.39 5.27 - 4390 1528 85
SMC 300 1600 300 221 744 1631 20 2.40 5.29 - 4390 1530 85
SMC 300 2100 300 221 911 2132 20 2.60 5.73 - 4390 1531 85
SMC 300 2600 300 221 1078 2633 20 2.81 6.20 - 4390 1532 85
SMC 500 1600 500 368.8 824 1626 20 4.6 10.1 Clevis 500 4390 1534 85
SMC 500 2100 500 368.8 991 2127 20 5.0 11.0 Clevis 500 4390 1535 85
SMC 500 2600 500 368.8 1157 2625 20 5.4 11.9 Clevis 500 4390 1536 85
工具支架需单独订购。请根据工具的重量选择合适的平衡器。订购平衡器套包，实现简便快速地装配。
注意: A：17mm方形接口，B：32mm方形接口。对于SMC 200，工具架直接连接至力臂的U形夹。
尺寸规格

A
工作区域

A
