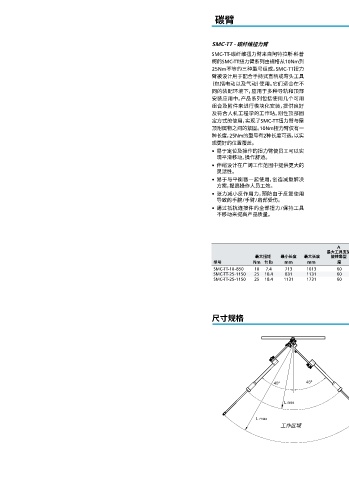

Page 306 - 2023 阿特拉斯 装配大样本

碳臂 SMC-TT

SMC-TT - 碳纤维扭力臂
SMC-TT-碳纤维扭力臂来自阿特拉斯·科普
柯的SMC-TT扭力臂系列由规格从10Nm到
25Nm不等的三种型号组成。SMC-TT扭力
臂被设计用于配合手持式直柄或弯头工具
（包括电动以及气动）使用。它们适合在不
同的装配环境下，应用于多种导轨和顶部
安装应用中。产品系列包括使用几个可用
组合及附件来进行模块化安装，提供良好
及符合人机工程学的工作站。刚性顶部固
定方式的使用，实现了SMC-TT扭力臂与屋
顶附属物之间的紧固。10Nm扭力臂仅有一
种长度，25Nm的型号有2种长度可选，以实
现更好的位置覆盖。
• 易于定位及操作的扭力臂使员工可以实
现平滑移动，操作舒适。
• 伸缩设计在广阔工作范围中提供更大的
灵活性。
• 易于与平衡器一起使用，创造减重解决
方案，提高操作人员工效。
• 张力减小反作用力，预防由于反复使用
导致的手腕/手臂/肩部受伤。
• 通过抵抗连接件的全部扭力/保持工具
不移动来提高产品质量。

A B C
最大工具支架 最大工具支架 最大工具支架 工具架
最大扭矩 最小长度 最大长度 旋转角型 旋转角型 旋转角型 重量 接口
型号 Nm ft lb mm mm 度 度 度 kg lb 类型 订货号
SMC-TT-10-850 10 7.4 713 1013 60 8 24 1.4 3.1 A 4390 1510 29
SMC-TT-25-1150 25 18.4 831 1131 60 8 24 3.5 7.8 A 4390 1510 31
SMC-TT-25-1150 25 18.4 1131 1731 60 8 24 4.0 8.7 A 4390 1510 32

尺寸规格

45º 45º

B
L min
C
L max
工作区域
A
