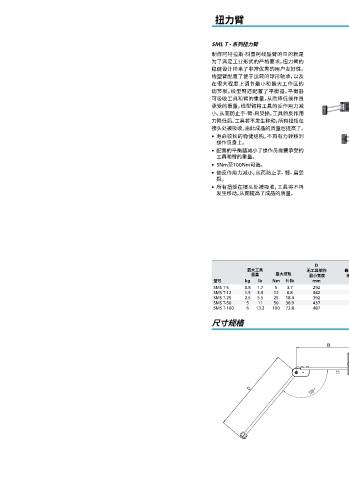

扭力臂 SMS T

SML T - 系列扭力臂
制作阿特拉斯·科普柯线型臂的目的就是
为了满足工业形式的严格要求。扭力臂的
稳健设计带来了非常优秀的用户友好性。
线型臂配置了便于运转的球形轴承，以及
在很大程度上调节最小和最大工作区的
调节板。线型臂还配置了平衡器。平衡器
可吸收工具和臂的重量，从而降低操作员
承受的重量。线型臂将工具的反作用力减
小，从而防止手-臂-肩受损。工具的反作用
力降低后，工具将不发生移动，所有扭矩在
接头处被吸收，由此成品的质量也提高了。
• 寿命较长的稳健结构，不再有力转移到
操作员身上。
• 配置的平衡器减小了操作员需要承受的
工具和臂的重量。
• 5Nm至100Nm可选。
• 使反作用力减小，从而防止手- 臂- 肩受
损。
• 所有扭矩在接头处被吸收，工具将不再
发生移动，从而提高了成品的质量。

D B+D C
最大工具 无工具架的 最大触及范围 垂直 A B 工具架
重量 最大扭矩 最小宽度 无工具支架 冲程 高度 宽度 接口
型号 kg lb Nm ft lb mm mm mm mm mm 类型 订货号
SMS T-5 0.8 1.7 5 3.7 292 582 270 732 248 A 4390 2006 00
SMS T-12 1.5 3.3 12 8.8 342 682 425 888 298 A 4390 2007 00
SMS T-25 2.5 5.5 25 18.4 392 732 580 1132 296 A 4390 2008 00
SMS T-50 5 11 50 36.9 437 825 520 1147 336 B 4390 2009 00
SMS T-100 6 13.2 100 73.8 487 930 500 1147 391 B 4390 2010 00
支架必须单独购买。
尺寸规格

B

D 0
120 A

C

装配工作的解决方案 151
