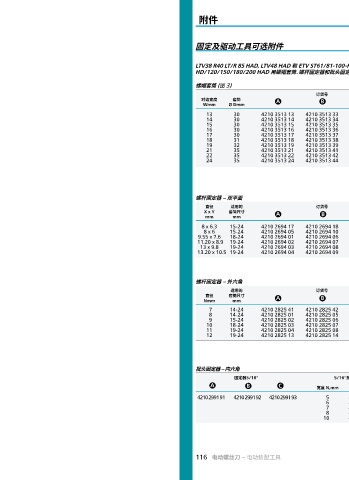

Page 232 - 2023 阿特拉斯 装配大样本

附件 弯头拧紧扳手

固定及驱动工具可选附件

LTV38 R40 LT/R 85 HAD, LTV48 HAD 和 ETV ST61/81-100-HAD-
HD/120/150/180/200 HAD 用螺帽套筒、螺杆固定器和批头固定器 度量单位 mm
26-28
螺帽套筒 (图 3) 图 3
订货号
对边宽度 套筒 A B C
Wmm Ø Dmm
13 30 4210 3513 13 4210 3513 33 4210 3513 53
14 30 4210 3513 14 4210 3513 34 4210 3513 54 76
15 30 4210 3513 15 4210 3513 35 4210 3513 55
16 30 4210 3513 16 4210 3513 36 4210 3513 56
17 30 4210 3513 17 4210 3513 37 4210 3513 57
18 31 4210 3513 18 4210 3513 38 4210 3513 58
19 32 4210 3513 19 4210 3513 39 4210 3513 59 A = 33
21 35 4210 3513 21 4210 3513 41 4210 3513 61 = 53
22 35 4210 3513 22 4210 3513 42 4210 3513 62 B 30伸缩距离
24 35 4210 3513 24 4210 3513 44 4210 3513 64 C = 73
5 Ø D

螺杆固定器 – 双平面
双平面
直径 适用的 订货号
X x Y 套筒尺寸 A B C
mm
mm
Y
8 x 6.3 15-24 4210 2694 17 4210 2694 18 4210 2694 19
8 x 6 15-24 4210 2694 05 4210 2694 10 4210 2694 15
9.55 x 7.6 18-24 4210 2694 01 4210 2694 06 4210 2694 11 X
11.20 x 8.9 19-24 4210 2694 02 4210 2694 07 4210 2694 12
13 x 9.8 19-24 4210 2694 03 4210 2694 08 4210 2694 13
13.20 x 10.5 19-24 4210 2694 04 4210 2694 09 4210 2694 14 W

螺杆固定器 – 外六角
适用的 订货号 外六角
直径
Nmm 套筒尺寸 A B C N
mm
7 14-24 4210 2825 41 4210 2825 42 4210 2825 43
8 14-24 4210 2825 01 4210 2825 05 4210 2825 09
9 15-24 4210 2825 02 4210 2825 06 4210 2825 10
10 18-24 4210 2825 03 4210 2825 07 4210 2825 11 W
11 19-24 4210 2825 04 4210 2825 08 4210 2825 12
12 19-24 4210 2825 13 4210 2825 14 4210 2825 15

批头固定器 – 内六角
固定器5/16" 5/16"批头
A B C 宽度 N,mm 订货号 内六角
N
4210 2991 91 4210 2991 92 4210 2991 93 5 4023 1215 00
6 4023 1216 00
7 4023 1219 00
8 4023 1217 00
10 4023 1218 00
W

116 电动螺丝刀 – 电动装配工具
