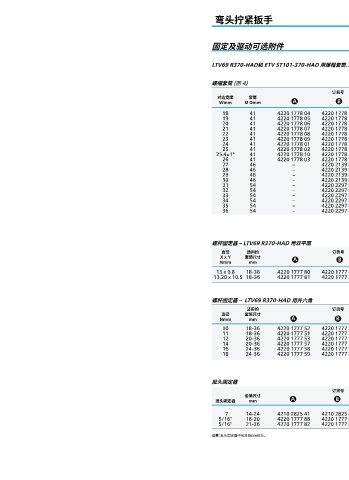

Page 234 - 2023 阿特拉斯 装配大样本

附件
弯头拧紧扳手

固定及驱动可选附件

LTV69 R370-HAD和 ETV ST101-370-HAD 用螺帽套筒、螺杆固定器和批头固定器

度量单位 mm
螺帽套筒 (图 4)
订货号 图 4
对边宽度 套筒 34.5
Wmm Ø Dmm A B C
18 41 4220 1778 04 4220 1778 14 4220 1778 24
19 41 4220 1778 05 4220 1778 15 4220 1778 25
20 41 4220 1778 06 4220 1778 16 4220 1778 26
21 41 4220 1778 07 4220 1778 17 4220 1778 27
22 41 4220 1778 08 4220 1778 18 4220 1778 28
23 41 4220 1778 09 4220 1778 19 4220 1778 29 102.5
24 41 4220 1778 01 4220 1778 11 4220 1778 21
25 41 4220 1778 02 4220 1778 12 4220 1778 22
25.4=1" 41 4220 1778 10 4220 1778 20 4220 1778 30 A = 33
26 41 4220 1778 03 4220 1778 13 4220 1778 23
27 46 – 4220 2139 84 4220 2139 94 B = 53 40伸缩距离
28 46 – 4220 2139 83 4220 2139 93 C = 73
29 46 – 4220 2139 82 4220 2139 92
30 46 – 4220 2139 81 4220 2139 91 Ø D
31 54 – 4220 2297 81 4220 2297 91
32 54 – 4220 2297 82 4220 2297 92
33 54 – 4220 2297 83 4220 2297 93
34 54 – 4220 2297 84 4220 2297 94
35 54 – 4220 2297 85 4220 2297 95
36 54 – 4220 2297 86 4220 2297 96

螺杆固定器 – LTV69 R370-HAD 用双平面
直径 适用的 订货号
X x Y
Nmm 套筒尺寸 A B C
mm
13 x 9.8 18-36 4220 1777 80 4220 1777 83 4220 1777 85
13.20 x 10.5 18-36 4220 1777 81 4220 1777 84 4220 1777 86

螺杆固定器 – LTV69 R370-HAD 用外六角
适用的 订货号
直径
Nmm 套筒尺寸 A B C
mm
10 18-36 4220 1777 52 4220 1777 54 4220 1777 72
11 18-36 4220 1777 51 4220 1777 50 4220 1777 73
12 20-36 4220 1777 53 4220 1777 55 4220 1777 74
14 20-36 4220 1777 57 4220 1777 56 4220 1777 75
16 24-36 4220 1777 58 4220 1777 70 4220 1777 76
18 24-36 4220 1777 59 4220 1777 71 4220 1777 77

批头固定器
订货号
套筒尺寸
批头固定器 mm A B C 批头夹

7 14-24 4210 2825 41 4210 2825 42 4210 2825 43
5/16" 18-20 4220 1777 88 4220 1777 89 4220 1777 90 批头
5/16" 21-36 4220 1777 82 4220 1777 85 4220 1777 87
13
注意：批头固定器中包含8mm批头。

电动装配工具 – 电动螺丝刀 117
