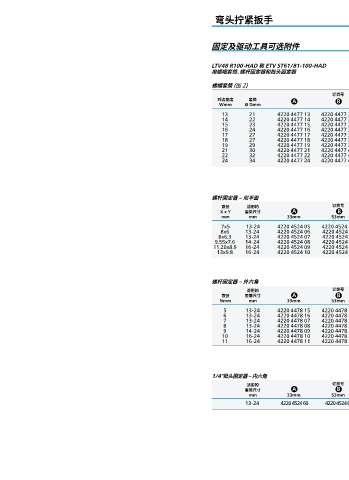

Page 230 - 2023 阿特拉斯 装配大样本

弯头拧紧扳手 附件

固定及驱动工具可选附件

LTV48 R100-HAD 和 ETV ST61/81-100-HAD
用螺帽套筒、螺杆固定器和批头固定器 度量单位 mm
23
螺帽套筒 (图 2) 图 2
订货号
对边宽度 套筒 A B C
Wmm Ø Dmm
13 21 4220 4477 13 4220 4477 33 4220 4477 53
14 22 4220 4477 14 4220 4477 34 4220 4477 54 76
15 23 4220 4477 15 4220 4477 35 4220 4477 55
16 24 4220 4477 16 4220 4477 36 4220 4477 56
17 27 4220 4477 17 4220 4477 37 4220 4477 57
18 27 4220 4477 18 4220 4477 38 4220 4477 58
19 29 4220 4477 19 4220 4477 39 4220 4477 59 A = 33
21 30 4220 4477 21 4220 4477 41 4220 4477 61 = 53
22 32 4220 4477 22 4220 4477 42 4220 4477 62 B 30伸缩距离
24 34 4220 4477 24 4220 4477 44 4220 4477 64 C = 73
5 Ø D

螺杆固定器 – 双平面
直径 适用的 订货号 双平面
B
A
C
X x Y 套筒尺寸 33mm 53mm 73mm Y
mm
mm
7x5 13-24 4220 4524 05 4220 4524 15 4220 4524 25
8x6 13-24 4220 4524 06 4220 4524 16 4220 4524 26 X
8x6.3 13-24 4220 4524 07 4220 4524 17 4220 4524 27
9.55x7.6 14-24 4220 4524 08 4220 4524 18 4220 4524 28
11.20x8.9 16-24 4220 4524 09 4220 4524 19 4220 4524 29 W
13x9.8 16-24 4220 4524 10 4220 4524 20 4220 4524 30

螺杆固定器 – 外六角
适用的 订货号 外六角
B
A
C
直径
Nmm 套筒尺寸 33mm 53mm 73mm
mm
N
5 13-24 4220 4478 15 4220 4478 25 4220 4478 45
6 13-24 4220 4478 16 4220 4478 26 4220 4478 46
7 13-24 4220 4478 07 4220 4478 27 4220 4478 47
8 13-24 4220 4478 08 4220 4478 28 4220 4478 48
9 14-24 4220 4478 09 4220 4478 29 4220 4478 49
10 16-24 4220 4478 10 4220 4478 30 4220 4478 50 W
11 16-24 4220 4478 11 4220 4478 31 4220 4478 51

1/4"批头固定器 – 内六角
适用的 订货号 内六角
B
A
C
套筒尺寸 33mm 53mm 73mm N
mm
13-24 4220 4524 60 4220 4524 61 4220 4524 62
W

电动装配工具 – 电动螺丝刀 115
