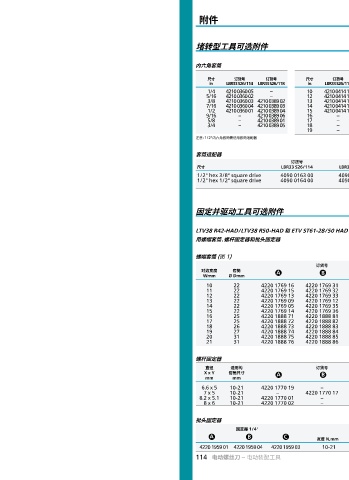

附件 弯头拧紧扳手

堵转型工具可选附件

内六角套筒

尺寸 订货号 订货号 尺寸 订货号 订货号
in LBR33 S26/114 LBR33 S26/118 in LBR33 S26/114 LBR33 S26/118
1/4 4210 0360 05 – 10 4210 0414 10 –
5/16 4210 0360 02 – 12 4210 0414 12 4210 0418 12
3/8 4210 0360 03 4210 0389 02 13 4210 0414 13 4210 0418 13
7/16 4210 0360 04 4210 0389 03 14 4210 0414 14 4210 0418 14
1/2 4210 0360 01 4210 0389 04 15 4210 0414 15 4210 0418 15
9/16 – 4210 0389 06 16 – 4210 0418 16
5/8 – 4210 0389 01 17 – 4210 0418 17
3/4 – 4210 0389 05 18 – 4210 0418 18
19 – 4210 0389 05
注意：1/2"内六角套筒需使用套筒适配器

套筒适配器
订货号 订货号
尺寸 LBR33 S26/114 LBR33 S26/118
1/2" hex 3/8" square drive 4090 0163 00 4090 0163 00
1/2" hex 1/2" square drive 4090 0164 00 4090 0164 00

固定并驱动工具可选附件

LTV38 R42-HAD/LTV38 R50-HAD 和 ETV ST61-28/50 HAD
用螺帽套筒、螺杆固定器和批头固定器 度量单位 mm
图 1 18.5
螺帽套筒 (图 1)
订货号
对边宽度 套筒 A
Wmm Ø Dmm B C
61
10 22 4220 1769 16 4220 1769 31 4220 1769 51
11 22 4220 1769 15 4220 1769 32 4220 1769 52
12 22 4220 1769 13 4220 1769 33 4220 1769 53
13 22 4220 1769 09 4220 1769 12 4220 1769 54 = 34
14 22 4220 1769 05 4220 1769 35 4220 1769 08 A
15 22 4220 1769 14 4220 1769 36 4220 1769 56 B = 54
16 25 4220 1888 71 4220 1888 81 4220 1888 91 C = 74 30伸缩距离
17 25 4220 1888 72 4220 1888 82 4220 1888 92
18 26 4220 1888 73 4220 1888 83 4220 1888 93
19 27 4220 1888 74 4220 1888 84 4220 1888 94 1.5 Ø D
20 31 4220 1888 75 4220 1888 85 4220 1888 95
21 31 4220 1888 76 4220 1888 86 4220 1888 96

螺杆固定器 双平面 Y
直径 适用的 订货号
X x Y 套筒尺寸 A B C X
mm
mm
6.6 x 5 10-21 4220 1770 19 – –
7 x 5 10-21 – 4220 1770 17 – W
8.2 x 5.1 10-21 4220 1770 01 – 4220 1770 16
8 x 6 10-21 4220 1770 02 – –

批头固定器 批头夹
固定器 1/4"
A B C 宽度 N,mm 批头 批头
13
4220 1959 01 4220 1959 04 4220 1959 03 10-21 1/4"
114 电动螺丝刀 – 电动装配工具
