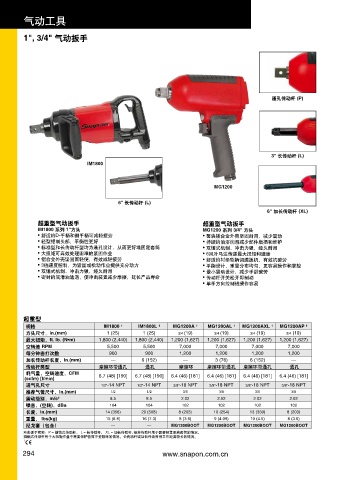

Page 296 - 实耐宝中文2012-CAT1200

气动工具

1", 3/4" 气动扳手

通孔传动杆 (P)

3" 长传动杆 (L)
IM1800

MG1200

6" 长传动杆 (L)
6" 加长传动杆 (XL)
超重型气动扳手 超重型气动扳手
IM1800 系列 1"方头 MG1200 系列 3/4" 方头
• 舒适的D-手柄和侧手柄可减轻疲劳 • 整块镁合金外壳坚固耐用，减少震动
• 轻型铝制头部，平衡性更好 • 持续的油浴润滑减少部件磨损和维护
• 标准型和长传动杆型均为通孔设计，从而更好地固定套筒 • 双锤式机制，冲击力强，经久耐用
• 大扭矩可高效处理困难的紧固作业 • 6风叶马达传递最大扭矩和速度
• 铝合金外壳坚固而轻便，有效减轻疲劳 • 舒适的衬垫软柄调速扳机，有效抗疲劳
• 3档速度控制，为紧固或松动作业提供充分动力 • 平衡设计，重量分布均匀，更容易操作和掌控
• 双锤式机制，冲击力强，经久耐用 • 最小震动设计，减少手部疲劳
• 密封的润滑油通道，使冲击装置减少摩擦，延长产品寿命 • 传动杆开关松开即制动
• 单手方向控制钮操作容易

超重型
规格 IM1800 † IM1800L † MG1200A † MG1200AL † MG1200AXL † MG1200AP †
方头尺寸，In.(mm) 1 (25) 1 (25) 3/4 (19) 3/4 (19) 3/4 (19) 3/4 (19)
最大扭矩，ft. lb. (N•m) 1,800 (2,440) 1,800 (2,440) 1,200 (1,627) 1,200 (1,627) 1,200 (1,627) 1,200 (1,627)
空转速 RPM 5,500 5,500 7,000 7,000 7,000 7,000
每分钟击打次数 900 900 1,200 1,200 1,200 1,200
加长传动杆长度，In.(mm) — 6 (152) — 3 (76) 6 (152) —
传动杆类型 摩擦环带通孔 通孔 摩擦环 摩擦环带通孔 摩擦环带通孔 通孔
耗气量，空转速度，CFM
(scfm) [I/min] 6.7 (48) [190] 6.7 (48) [190] 6.4 (46) [181] 6.4 (46) [181] 6.4 (46) [181] 6.4 (46) [181]
进气孔尺寸 1/2"-14 NPT 1/2"-14 NPT 3/8"-18 NPT 3/8"-18 NPT 3/8"-18 NPT 3/8"-18 NPT
推荐气管尺寸，In.(mm) 1/2 1/2 3/8 3/8 3/8 3/8
震动级别，m/s² 8.5 8.5 2.02 2.02 2.02 2.02
噪音，(空转)，dBa 104 104 102 102 102 102
长度，In.(mm) 14 (356) 20 (508) 8 (203) 10 (254) 13 (330) 8 (203)
重量， Ibs(kg) 15 (6.8) 16 (7.3) 8 (3.6) 9 (4.09) 10 (4.5) 8 (3.6)
尼龙套（包含） — — MG1200BOOT MG1200BOOT MG1200BOOT MG1200BOOT
冲击扳手简称：P = 插销式传动杆， L = 长传动杆， XL = 加长传动杆. 标准传动杆用于需要经常更换套筒的情况。
插销式传动杆用于大扭矩作业中需要保护套筒不受损坏的情况。长传动杆或加长传动杆用工作距离较长的情况。
†
