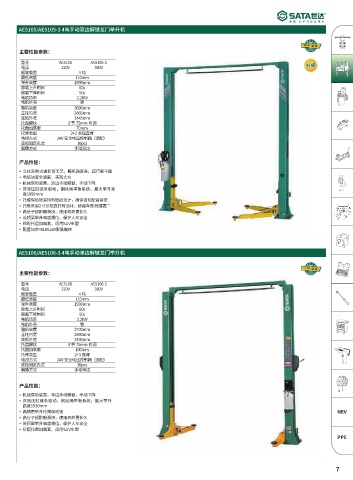

AE5105/AE5105-3 4吨手动双边解锁龙门举升机
AE5602T
AE5602T
主要性能参数：
型号 AE5105 AE5105-3
电压 220V 380V
额定载重 4吨
最低高度 110mm
举升高度 1999mm
额载上升时间 60s
额载下降时间 50s
电机功率 2.2KW
电机外壳 铁
整机高度 3690mm
立柱内宽 2860mm
底板外宽 3445mm
托盘螺纹 3 节 75mm 可调
托盘加高套 70mm
托臂类型 2+2 长短直臂
电控方式 24V 安全电压控制箱（选配）
底板固定孔位 10pcs
解锁方式 手动双边

产品性能：
• 立柱采用10道折弯工艺，整机强度高，运行更平稳
• 电缆油管全遮蔽，美观大方
• 机械保险装置，双边手动解锁，手动下降
• 双液压缸链条驱动，钢丝绳平衡系统，最大举升高
度1999mm
• 托臂保险锁采用斜度齿设计，确保齿轮配合紧密
• 托臂采用2+2长短直托臂设计，适用车型范围更广
• 高分子超耐磨滑块，使用寿命更长久
• 设顶梁举升高度限位，保护人车安全
• 标配托盘加高套，适用SUV车型
• 配置10件M18X160膨胀螺栓

AE5106/AE5106-3 4吨手动单边解锁龙门举升机

主要性能参数：

型号 AE5106 AE5106-3
电压 220V 380V
额定载重 4吨
最低高度 110mm
举升高度 1930mm
额载上升时间 60s
额载下降时间 50s
电机功率 2.2kW
电机外壳 铁
整机高度 3700mm
立柱内宽 2890mm
底板外宽 3490mm
托盘螺纹 3 节 75mm 可调
托盘加高套 100mm
托臂类型 2+3 直臂
电控方式 24V 安全电压控制箱（选配）
底板固定孔位 10pcs
解锁方式 手动单边

产品性能：
• 机械保险装置，单边手动解锁，手动下降
• 双液压缸链条驱动，钢丝绳平衡系统，最大举升
高度1930mm
• 高精密举升托臂保险锁 NEV
• 高分子超耐磨滑块，使用寿命更长久
• 设顶梁举升高度限位，保护人车安全
• 标配托盘加高套，适用SUV车型
