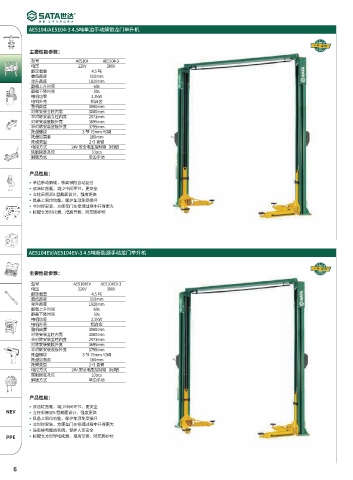

Page 14 - 世达汽车设备2025_Vol.02

AE5104/AE5104-3 4.5吨单边手动解锁龙门举升机
AE5602T
AE5602T
主要性能参数：
型号 AE5104 AE5104-3
电压 220V 380V
额定载重 4.5 吨
最低高度 110mm
举升高度 1820mm
额载上升时间 60s
额载下降时间 50s
电机功率 2.2kW
电机外壳 铝合金
整机高度 3900mm
对称安装立柱内宽 3080mm
非对称安装立柱内宽 2971mm
对称安装底板外宽 3695mm
非对称安装底板外宽 3795mm
托盘螺纹 3 节 75mm 可调
托盘加高套 100mm
托臂类型 2+3 直臂
电控方式 24V 安全电压控制箱（标配）
底板固定孔位 10pcs
解锁方式 单边手动

产品性能：
• 单边手动解锁，手离保险自动复位
• 双油缸直驱，减少中间环节，更安全
• 立柱采用双S 型截面设计，强度更高
• 具备上限位功能，保护车顶免受损坏
• 非对称安装，方便车门在修理过程中开得更大
• 标配长方形托盘、增高节套、防压脚护栏

AE5104EV/AE5104EV-3 4.5吨新能源手动龙门举升机

主要性能参数：

型号 AE5104EV AE5104EV-3
电压 220V 380V
额定载重 4.5 吨
最低高度 110mm
举升高度 1820mm
额载上升时间 60s
额载下降时间 50s
电机功率 2.2kW
电机外壳 铝合金
整机高度 3900mm
对称安装立柱内宽 3080mm
非对称安装立柱内宽 2971mm
对称安装底板外宽 3695mm
非对称安装底板外宽 3795mm
托盘螺纹 3 节 75mm 可调
托盘加高套 100mm
托臂类型 2+3 直臂
电控方式 24V 安全电压控制箱（标配）
底板固定孔位 10pcs
解锁方式 单边手动

产品性能：
• 双油缸直驱，减少中间环节，更安全
NEV • 立柱采用双S 型截面设计，强度更高
• 具备上限位功能，保护车顶免受损坏
• 非对称安装，方便车门在修理过程中开得更大
• 设有静电释放系统，保护人车安全
PPE • 标配长方形导电托盘、增高节套、防压脚护栏
