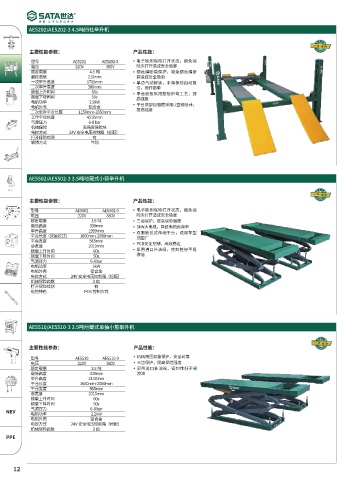

Page 20 - 世达汽车设备2025_Vol.02

AE5202/AE5202-3 4.5吨四柱举升机
AE5602T
AE5602T
主要性能参数： 产品性能：
型号 AE5202 AE5202-3 • 电子检测保险打开状态，避免保
电压 220V 380V 险未打开造成安全隐患
额定载重 4.5 吨 • 钢丝绳断裂保护，避免钢丝绳断
最低高度 210mm 裂造成安全隐患
一次举升高度 1700mm • 单边气动解锁，手离保险自动复
二次举升高度 380mm 位，操作简单
额载上升时间 60s
• 平台面板采用整板折弯工艺，提
额载下降时间 50s
高强度
电机功率 2.2kW
• 平台底部加强筋采用U型钢设计，
电机外壳 铝合金
提高强度
二次举升平台长度 1150mm-1650mm
工作平台长度 4510mm
气源压力 6-8 bar
机械保险 高强度保险块
电控方式 24V 安全电压控制箱（标配）
打开保险检测 有
解锁方式 气动

AE5502/AE5502-3 3.5吨地藏式小剪举升机

主要性能参数： 产品性能：
型号 AE5502 AE5502-3 • 电子检测保险打开状态，避免保
电压 220V 380V 险未打开造成安全隐患
额定载重 3.5 吨 • 三齿保护，提高保险强度
最低高度 330mm • 3kW大电机，降低电机负荷率
举升高度 1999mm
• 双面抽拉式伸缩平台，适用车型
平台长度（双抽拉式） 1660mm-2080mm
范围广
平台宽度 565mm
• PCB安全控制，高效稳定
总宽度 2010mm
• 采用进口补油阀，密封性好不易
额载上升时间 60s
额载下降时间 50s 渗油
气源压力 6-8 bar
电机功率 3kW
电机外壳 铝合金
电控方式 24V 安全电压控制箱（标配）
机械保险齿数 3齿
打开保险检测 有
电控特色 PCB 控制方式

AE5510/AE5510-3 3.5吨地藏式单抽小剪举升机

主要性能参数： 产品性能：
• 机械液压双重保护，安全可靠
型号 AE5510 AE5510-3
电压 220V 380V • 三齿保护，提高保险强度
额定载重 3.5 吨 • 采用进口补油阀，密封性好不易
最低高度 330mm 渗油
举升高度 2140mm
平台长度 1660mm-2000mm
平台宽度 565mm
总宽度 2010mm
额载上升时间 60s
额载下降时间 50s
气源压力 6-8 bar
NEV
电机功率 2.2kW
电机外壳 铝合金
电控方式 24V 安全电压控制箱（标配）
机械保险齿数 3齿
PPE

12
