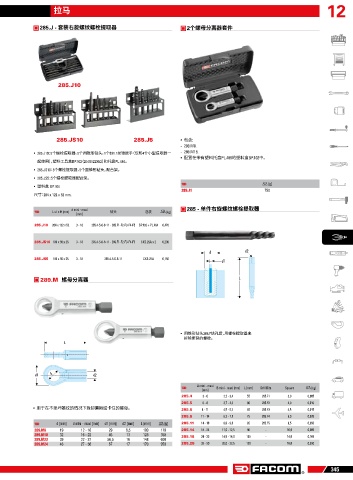

Page 349 - FACOM_产品目录2023

12
拉马

285.J - 套装右旋螺纹螺栓提取器 2个螺母分离器套件

285.J10

285.JS10 285.J5 • 包含:
- 289.M8.
- 289.M18.
• 285.J10： 5个螺栓提取器， 5个圆锥形钻头， 1个831.1丝锥扳手（仅和4个小型提取器一
• 配置在带有塑料托盘PL.489的塑料盒BP.102中。
起使用），塑料工具盒BP.102 （204X122X52）和托盘PL.484。
• 285.JS10： 5个螺栓提取器， 5个圆锥形钻头，配台架。
• 285.JS5： 5个螺栓提取器配台架。
[g]
• �料� BP.104
289.J1 750
尺寸： 204 x 122 x 52 mm.

d mini - maxi 285 - 单件右旋螺纹螺栓提取器
L x l x H [mm] [mm] 钻头 �� [kg]
285.J10 204 x 122 x 52 3 - 18 285.4-5-6-8-11 - 285.F1-F2-F3-F4-F5 BP.102 + PL.464 0,470

285.JS10 100 x 90 x 25 3 - 18 285.4-5-6-8-11 - 285.F1-F2-F3-F4-F5 CKS.25A x 2 0,290
d d2
285.JS5 100 x 90 x 25 3 - 18 285.4-5-6-8-11 CKS.25A 0,150
d1

289.M 螺母分离器
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

• 用锥形钻头285.F钻孔后，用螺栓提取器来
拆除断裂的螺栓。
L

d1 d d2

A mini - maxi B mini - maxi [mm] L [mm] Drill Bits Square [kg]
[mm]
285.4 3 - 6 2,2 - 3,4 55 285.F1 3,0 0,005
285.5 6 - 8 3,7 - 4,3 60 285.F2 4,0 0,010
• 用于在不损坏螺纹的情况下拆卸磨损或卡住的螺母。 285.6 8 - 11 4,5 - 5,3 65 285.F3 4,5 0,015
285.8 11 - 14 6,2 - 7,1 75 285.F4 6,0 0,025
d [mm] d mini - maxi [mm] d1 [mm] d2 [mm] L [mm] [g] 285.11 14 - 18 8,6 - 9,8 85 285.F5 8,5 0,050
289.M8 19 12 - 16 29 9,5 100 170 285.14 18 - 24 11,0 - 12,5 90 - 10,0 0,085
289.M18 32 16 - 22 45 13 128 350 285.18 24 - 33 14,5 - 16,0 105 - 14,0 0,165
289.M22 39 22 - 27 56,5 16 148 600
289.M24 46 27 - 36 67 17 170 950 285.25 33 - 50 20,0 - 22,5 120 - 18,0 0,350

345
