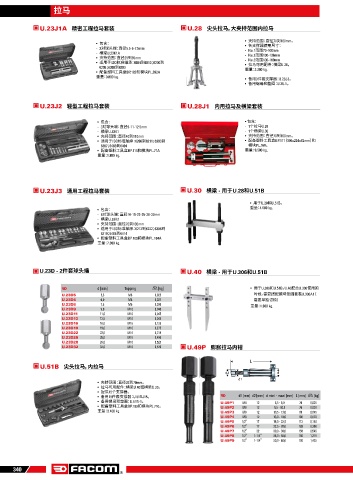

拉马
U.23J1A 精密工程拉马套装 U.28 尖头拉马，大夹持范围内拉马
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• 夹持范围：直径70到160mm。
• 包含： • 各支撑器使用尺寸：
- 3对球头端：直径5.5-6-7.5mm - No.1范围70-100mm
- 横梁U.23K1A - No.2范围100-136mm
• 夹持范围：直径25到95mm - No.3范围130-160mm
• 适用于ISO标准轴承： 6004到6010； 6200到 • 拉马可用配件：横梁U.30。
6205； 6300到6302 重量： 3.300 kg.
• 配备塑料工具盒BP.102和模块PL.392A
重量： 0.800 kg.
• 备用3件套支撑器： U.28J3。
• 备用螺母和垫圈： U.28-1。
U.23J2 轻型工程拉马套装 U.28J1 内用拉马及横梁套装
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• 包含： • 包含：
- 3对球头端：直径9-11-12.5mm - 1个拉马U.28
- 横梁U.53K1 - 1个横梁U.30
• 夹持范围：直径40到110mm • 夹持范围：直径70到160mm。
• 适用于ISO标准轴承： 6206到6211； 6303到 • 配备塑料工具盒BP.111 （396x224x82mm）和
6307； 6403到6404 模块PL.168。
• 配备塑料工具盒BP.115和模块PL.71A 重量： 9.500 kg.
重量： 1.800 kg.
U.23J3 通用工程拉马套装 U.30 横梁 - 用于U.28和U.51B
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• 用于U.28和U.51B。
重量： 4.600 kg.
• 包含：
- 6对球头端：直径16-19-22-25-28-32mm
- 横梁U.53K2
• 夹持范围：直径70到190mm
• 适用于ISO标准轴承： 6212到6222； 6308到
6319； 6405到6414
• 配备塑料工具盒BP.109和模块PL.104A
重量： 7.300 kg.
U.23D - 2件套球头端 U.40 横梁 - 用于U.306和U.51B
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
d [mm] Tapping [kg] • 用于U.306和U.51B。 U.40配合U.306使用的
U.23D5 5,5 M6 0,025 时候，需要搭配螺母垫圈套装U.306A1 （
U.23D6 6,0 M6 0,027 需要单独订购）
U.23D8 7,5 M6 0,030 重量： 1.800 kg.
U.23D9 9,0 M10 0,040
U.23D11 11,0 M10 0,045
U.23D12 12,5 M10 0,045
U.23D16 16,0 M16 0,125
U.23D19 19,0 M16 0,275
U.23D22 22,0 M16 0,315
U.23D25 25,0 M16 0,490
U.23D28 28,0 M16 0,525
U.23D32 32,0 M16 0,670 U.49P 膨胀拉马内钳
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
U.51B 尖头拉马，内拉马
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
d2 d
d1
• 夹持范围：直径32到70mm。
• 拉马可用配件：横梁U.40或横梁U.30。
• 提供15个支撑器。
• 备用15件套支撑器： U.51BJ15。 d1 [mm] d2 [mm] d mini - maxi [mm] L [mm] [kg]
• 备用螺母和垫圈： U.51B-1。 U.49P1 M8 12 6,5 - 8,0 76 0,025
• 配备塑料工具盒BP.109和模块PL.710。 U.49P2 M8 12 8,5 - 10,0 76 0,030
重量： 3.400 kg. U.49P3 M8 12 10,5 - 13,0 88 0,045
U.49P4 M8 12 13,0 - 18,0 100 0,070
U.49P5 1/2” 17 18,0 - 22,5 112 0,140
U.49P6 1/2” 17 22,5 - 30,0 139 0,300
U.49P7 1/2” 22 30,0 - 38,0 158 0,545
U.49P8 1/2” 1-1/4” 38,0 - 50,0 190 1,215
U.49P9 1/2” 1-1/4” 50,0 - 60,0 190 1,425
