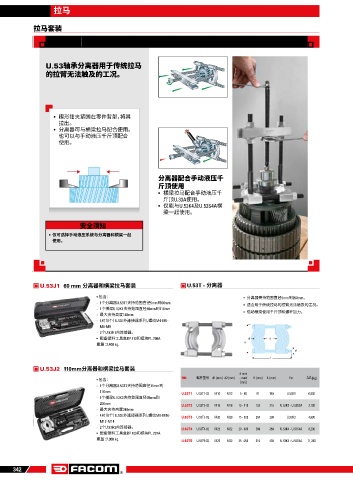

拉马

拉马套装
U.53 分离器

U.53轴承分离器用于传统拉马
的拉臂无法触及的工况。

• 楔形钳夹紧固在零件背部，将其
拉出。
• 分离器可与横梁拉马配合使用，
也可以与手动液压千斤顶配合
使用。

分离器配合手动液压千
斤顶使用
• 横梁拉马配合手动液压千
斤顶U.33A使用。
• 仅能与U.53K4及U.53S4A横
梁一起使用。

安全须知
• 仅可选择手动液压系统与分离器和横梁一起
使用。

U.53J1 60 mm 分离器和横梁拉马套装 U.53T - 分离器
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• 包含： • 分离器夹持范围直径5mm到250mm。
- 1个分离器U.53T1夹持范围直径5mm到60mm • 适合用于传统拉马的拉臂无法触及的工况。
- 1个横梁U.53K1夹持范围直径40mm到110mm
- 最大夹持高度180mm • 借助横梁使用千斤顶和螺杆加力。
- 4对（8个） U.53E外连接器系列，螺纹M4-M5-
M6-M8
- 2个U.53H1内连接器。
• 配备塑料工具盒BP.112和模块PL.296A d1 d
重量： 3.400 kg. H
d2
L

U.53J2 110mm分离器和横梁拉马套装
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
d mini
螺杆型� d1 [mm] d2 [mm] - maxi H [mm] L [mm] For [kg]
• 包含：
[mm]
- 1个分离器U.53T2夹持范围直径15mm到
110mm
U.53T1 U.53T1-02 M10 M12 5 - 60 91 140 U.53K1 0,600
- 1个横梁U.53K2夹持范围直径70mm到
200mm U.53T2 U.53T2-02 M16 M16 15 - 110 153 215 U.53K2 - U.53S2A 2,100
- 最大夹持高度240mm
- 4对（8个） U.53E外连接器系列，螺纹M8-M10- U.53T3 U.53T3-02 M20 M20 15 - 150 204 290 U.53K3 4,600
M12-M14
- 2个U.53H2内连接器。 U.53T4 U.53T4-02 M22 M22 20 - 180 289 360 U.53K4 - U.53S4A 8,200
• 配备塑料工具盒BP.109和模块PL.297A
重量： 7.300 kg. U.53T5 U.53T5-02 M22 M22 25 -250 316 430 U.53K4 - U.53S4A 11,200
