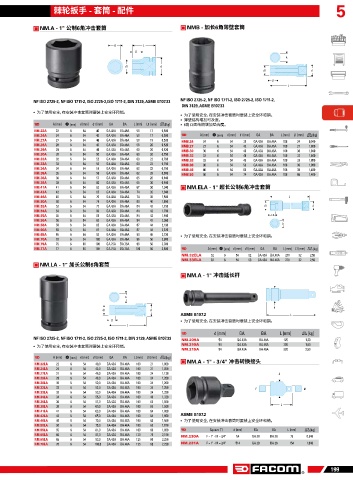

P. 203
5
棘轮扳手 - 套筒 - 配件
NM.A - 1" 公制6角冲击套筒 NMB - 加长6角薄壁套筒
A L
L1
A
d1 d
d1 d
L1
L
NF ISO 2725-2, NF ISO 1711-2, ISO 2725-2,ISO 1711-2, DIN 3129, ASME B107.33 NF ISO 2725-2, NF ISO 1711-2, ISO 2725-2, ISO 1711-2,
DIN 3129, ASME B107.33
• 为了使用安全，在安装冲击套筒时要装上安全环和销。
• 为了使用安全，在安装冲击套筒时要装上安全环和销。
• 薄壁结构增加可及度。
A [mm] [mm] d [mm] d1 [mm] GA BA L [mm] L1 [mm] [kg] • 6角凸面结构增加啮合度。
NM.22A 22 6 54 40 GA.43A BA.46A 58 17 0,500
NM.24A 24 6 54 42 GA.43A BA.46A 58 17 0,500 A [mm] [mm] d [mm] d1 [mm] GA BA L [mm] L1 [mm] [kg]
NM.27A 27 6 54 46 GA.43A BA.46A 58 19 0,520 NMB.24 24 6 54 38 GA.43A BA.46A 108 24 0,940
NM.28A 28 6 54 47 GA.43A BA.46A 58 20 0,520 NMB.27 27 6 54 42 GA.43A BA.46A 108 27 1,000
NM.29A 29 6 54 48 GA.43A BA.46A 60 20 0,520 NMB.30 30 6 54 46 GA.43A BA.46A 108 30 1,040
NM.30A 30 6 54 50 GA.43A BA.46A 60 20 0,750 NMB.32 32 6 54 48 GA.43A BA.46A 108 32 1,040
NM.32A 32 6 54 52 GA.43A BA.46A 60 22 0,760 NMB.33 33 6 54 49 GA.43A BA.46A 108 33 1,050
NM.33A 33 6 54 53 GA.43A BA.46A 60 22 0,750 NMB.36 36 6 54 53 GA.43A BA.46A 108 36 1,080
NM.34A 34 6 54 55 GA.43A BA.46A 62 23 0,750 NMB.46 46 6 54 66 GA.43A BA.46A 108 38 1,480
NM.35A 35 6 54 56 GA.43A BA.46A 62 26 0,800 NMB.50 50 6 54 74 GA.43A BA.46A 108 66 1,480
NM.36A 36 6 54 57 GA.43A BA.46A 65 26 0,840
NM.38A 38 6 54 60 GA.43A BA.46A 65 30 0,840
NM.41A 41 6 54 63 GA.43A BA.46A 67 30 1,040 NM.ELA - 1" 超长公制6角冲击套筒
NM.42A 42 6 54 65 GA.43A BA.46A 74 35 1,040
NM.46A 46 6 54 70 GA.43A BA.46A 74 35 1,500 L
NM.50A 50 6 54 75 GA.43A BA.46A 80 40 1,650
NM.52A 52 6 54 77 GA.43A BA.46A 84 42 1,750 d1 d
NM.54A 54 6 54 80 GA.43A BA.46A 84 42 1,790
NM.55A 55 6 54 81 GA.43A BA.46A 84 42 1,840 L1
NM.56A 56 6 54 82 GA.43A BA.46A 84 42 2,060
NM.58A 58 6 54 85 GA.43A BA.46A 87 44 2,190 A
NM.60A 60 6 54 87 GA.43A BA.46A 87 44 2,370
NM.65A 65 6 54 93 GA.43A BA.46A 90 46 2,730 • 为了使用安全，在安装冲击套筒时要装上安全环和销。
NM.70A 70 6 54 100 GA.43A BA.46A 96 50 2,980
NM.75A 75 6 86 106 GA.75A BA.75A 98 50 3,300
NM.77A 77 6 86 109 GA.75A BA.75A 100 50 3,500 A [mm] [mm] d [mm] d1 [mm] GA BA L [mm] L1 [mm] [kg]
NM.32ELA 32 6 54 52 GA.43A BA.46A 270 32 2,56
NM.33ELA 33 6 54 53 GA.43A BA.46A 270 32 2,56
NM.LA - 1" 加长公制6角套筒
NM.A - 1" 冲击延长杆
A
d
d1 d
ASME B107.2 L
L1 • 为了使用安全，在安装冲击套筒时要装上安全环和销。
L
d [mm] GA BA L [mm] [kg]
NF ISO 2725-2, NF ISO 1711-2, ISO 2725-2, ISO 1711-2, DIN 3129, ASME B107.33 NM.209A 54 GA.43A BA.46A 125 1,20
NM.210A 54 GA.43A BA.46A 200 1,60
• 为了使用安全，在安装冲击套筒时要装上安全环和销。
NM.215A 54 GA.43A BA.46A 330 2,50
A [mm] [mm] d [mm] d1 [mm] GA BA L [mm] L1 [mm] [kg]
NM.22LA 22 6 54 40,0 GA.43A BA.46A 100 21 1,000 NM.A - 1" - 3/4" 冲击转换接头
NM.24LA 24 6 54 42,0 GA.43A BA.46A 100 21 1,050
NM.27LA 27 6 54 46,0 GA.43A BA.46A 100 24 1,120 d
NM.29LA 29 6 54 48,0 GA.43A BA.46A 100 24 1,200
NM.30LA 30 6 54 50,0 GA.43A BA.46A 100 24 1,200
NM.32LA 32 6 54 52,0 GA.43A BA.46A 100 24 1,250 F M
NM.33LA 33 6 54 53,0 GA.43A BA.46A 100 24 1,320
NM.34LA 34 6 54 55,0 GA.43A BA.46A 100 40 1,320
NM.36LA 36 6 54 57,0 GA.43A BA.46A 100 65 1,500
NM.38LA 38 6 54 60,0 GA.43A BA.46A 100 65 1,500 L
NM.41LA 41 6 54 63,0 GA.43A BA.46A 100 64 1,650
NM.42LA 42 6 54 65,0 GA.43A BA.46A 100 64 1,650 ASME B107.2
NM.46LA 46 6 54 70,0 GA.43A BA.46A 100 63 1,560 • 为了使用安全，在安装冲击套筒时要装上安全环和销。
NM.50LA 50 6 54 75,0 GA.43A BA.46A 100 62 1,870
NM.55LA 55 6 54 81,0 GA.43A BA.46A 100 60 1,930 Square ["] d [mm] GA BA L [mm] [kg]
NM.60LA 60 6 54 87,0 GA.43A BA.46A 120 78 2,180 NM.230A F = 1" - M = 3/4" 54 GA.38 BA.36 75 0,540
NM.65LA 65 6 54 93,0 GA.43A BA.46A 125 80 2,250
NM.70LA 70 6 54 100,0 GA.43A BA.46A 125 80 2,230 NM.231A F = 1" - M = 3/4" 514 GA.38 BA.36 154 1,040
