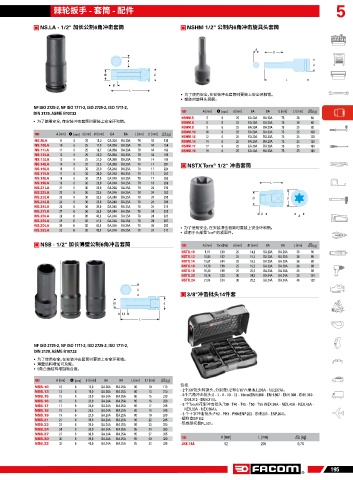

Page 199 - FACOM_产品目录2023

5
棘轮扳手 - 套筒 - 配件

NS.LA - 1/2" 加长公制6角冲击套筒 NSHM 1/2" 公制内6角冲击旋具头套筒

A
L1
A
d
d1 d
L
L1
L
• 为了使用安全，在安装冲击套筒时要装上安全环和销。
• 整体的旋具头套筒。
NF ISO 2725-2, NF ISO 1711-2, ISO 2725-2, ISO 1711-2,
DIN 3129, ASME B107.33 A [mm] [mm] d [mm] GA BA L [mm] L1 [mm] [g]
NSHM.5 5 6 25 GA.20A BA.20A 75 20 60
• 为了使用安全，在安装冲击套筒时要装上安全环和销。 NSHM.6 6 6 25 GA.20A BA.20A 75 20 60
NSHM.8 8 6 25 GA.20A BA.20A 75 25 80
NSHM.10 10 6 25 GA.20A BA.20A 75 25 100
A [mm] [mm] d [mm] d1 [mm] GA BA L [mm] L1 [mm] [g]
NSHM.12 12 6 25 GA.20A BA.20A 75 25 120
NS.8LA 8 6 25 15,0 GA.20A BA.20A 78 13 130 NSHM.14 14 6 25 GA.20A BA.20A 75 25 120
NS.10LA 10 6 25 17,5 GA.20A BA.20A 78 14 154 NSHM.17 17 6 25 GA.20A BA.20A 75 25 160
NS.11LA 11 6 25 18,7 GA.20A BA.20A 78 14 163 NSHM.19 19 6 25 GA.20A BA.20A 75 25 180
NS.12LA 12 6 25 20,0 GA.20A BA.20A 78 14 169
NS.13LA 13 6 25 21,0 GA.20A BA.20A 78 14 185
NS.14LA 14 6 25 22,5 GA.20A BA.20A 78 17 201 NSTX Torx 1/2" 冲击套筒
®
NS.16LA 16 6 30 25,0 GA.24A BA.25A 78 17 224
NS.17LA 17 6 30 26,0 GA.24A BA.25A 78 17 252
NS.18LA 18 6 30 27,5 GA.24A BA.25A 78 17 283
NS.19LA 19 6 30 29,0 GA.24A BA.25A 78 19 268 L
NS.21LA 21 6 30 31,0 GA.24A BA.25A 78 24 310
NS.22LA 22 6 30 32,5 GA.24A BA.25A 78 24 302
NS.23LA 23 6 30 33,5 GA.24A BA.25A 78 24 298 d1 d
NS.24LA 24 6 30 35,0 GA.24A BA.25A 78 24 309
NS.26LA 26 6 30 38,0 GA.24A BA.25A 78 24 311
NS.27LA 27 6 30 39,0 GA.24A BA.25A 78 24 325 L1
NS.28LA 28 6 30 40,0 GA.24A BA.25A 78 24 323 A
NS.29LA 29 6 30 41,0 GA.24A BA.25A 78 24 357
NS.30LA 30 6 30 43,0 GA.24A BA.25A 78 24 352
NS.32LA 32 6 30 45,0 GA.24A BA.25A 78 24 317 • 为了使用安全，在安装冲击套筒时要装上安全环和销。
®
• 适用于头部是Torx 的紧固件。
NSB - 1/2" 加长薄壁公制6角冲击套筒 A [mm] Torx [No] d [mm] d1 [mm] GA BA L [mm] [g]
NSTX.10 9,19 E10 25 14,2 GA.20A BA.20A 38 86
NSTX.12 10,95 E12 25 15,2 GA.20A BA.20A 38 85
NSTX.14 12,67 E14 25 18,2 GA.20A BA.20A 38 88
NSTX.16 14,70 E16 25 19,2 GA.20A BA.20A 38 88
NSTX.18 16,38 E18 25 22,2 GA.20A BA.20A 38 89
NSTX.20 18,16 E20 30 24,2 GA.24A BA.24A 38 134
NSTX.24 21,84 E24 30 28,2 GA.24A BA.24A 40 138
A
3/8"冲击批头14件套
d1 d

L1
L

NF ISO 2725-2, NF ISO 1711-2, ISO 2725-2, ISO 1711-2,
DIN 3129, ASME B107.33
• 为了使用安全，在安装冲击套筒时要装上安全环和销。
• 薄壁结构增加可及度。
• 6角凸面结构增加啮合度。

A [mm] [mm] d1 [mm] GA BA L [mm] L1 [mm] [g]
NSB.10 10 6 15,0 GA.20A BA.20A 80 10 170 包括:
NSB.13 13 6 19,0 GA.20A BA.20A 80 13 210 - 2个3/8"批头转换头，分别是1/2"和5/16"六角(NJ.236A - NJ.237A)。
NSB.15 15 6 22,0 GA.24A BA.25A 80 15 220 - 6个六角冲击批头:6 - 7 - 8 - 10 - 12 - 14mm(ENH.306 - ENH.307 - ENH.308 - ENH.310 -
NSB.16 16 6 23,0 GA.24A BA.25A 80 16 230 ENH.312 - ENH.314)。
NSB.17 17 6 24,0 GA.24A BA.25A 80 17 245 - 5 个Torx®花型冲击批头:T30 - T40 - T45 - T50 - T55 (NEX.30A - NEX.40A - NEX.45A -
NSB.18 18 6 25,5 GA.24A BA.25A 80 18 245 NEX.50A - NEX.55A)。
NSB.19 19 6 27,0 GA.24A BA.25A 80 19 240 - 3 个十字冲击批头:PH2 - PH3 - PH4(ENP.202 - ENP.203 - ENP.204)。
NSB.21 21 6 30,0 GA.24A BA.25A 80 22 245 -塑料盒BP.102
NSB.22 22 6 31,0 GA.24A BA.25A 85 23 250 -热成型托盘PL.501。
NSB.24 24 6 32,0 GA.24A BA.25A 85 24 280
NSB.27 27 6 36,0 GA.24A BA.25A 85 27 325
NSB.30 30 6 39,0 GA.24A BA.25A 85 30 330 H [mm] L [mm] [kg]
NSB.32 32 6 41,0 GA.24A BA.25A 85 32 335 JHX.14A 52 205 0.76
