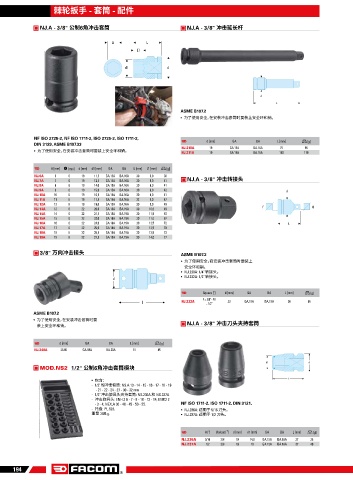

Page 198 - FACOM_产品目录2023

棘轮扳手 - 套筒 - 配件

NJ.A - 3/8" 公制6角冲击套筒 NJ.A - 3/8" 冲击延长杆
A L
L1

d1 d

d
L
ASME B107.2
• 为了使用安全，在安装冲击套筒时要装上安全环和销。

NF ISO 2725-2, NF ISO 1711-2, ISO 2725-2, ISO 1711-2, d [mm] GA BA L [mm] [g]
DIN 3129, ASME B107.33
NJ.210A 19 GA.15A BA.16A 75 95
• 为了使用安全，在安装冲击套筒时要装上安全环和销。 NJ.211A 19 GA.15A BA.16A 150 170

A [mm] [mm] d [mm] d1 [mm] GA BA L [mm] L1 [mm] [g]
NJ.6A 6 6 19 11,5 GA.15A BA.16A 30 6,0 38
NJ.7A 7 6 19 12,5 GA.15A BA.16A 30 8,0 41 NJ.A - 3/8" 冲击转接头
NJ.8A 8 6 19 14,0 GA.15A BA.16A 30 8,0 41
NJ.9A 9 6 19 15,0 GA.15A BA.16A 30 8,0 42 d
NJ.10A 10 6 19 16,5 GA.15A BA.16A 30 8,0 41
NJ.11A 11 6 19 17,5 GA.15A BA.16A 32 9,0 47
NJ.12A 12 6 19 19,0 GA.15A BA.16A 30 9,0 49 F M
NJ.13A 13 6 22 20,0 GA.18A BA.19A 30 10,0 49
NJ.14A 14 6 22 21,5 GA.18A BA.19A 30 11,5 63
NJ.15A 15 6 22 22,0 GA.18A BA.19A 30 11,0 67
NJ.16A 16 6 22 24,0 GA.18A BA.19A 30 12,5 72 L
NJ.17A 17 6 22 25,0 GA.18A BA.19A 30 12,5 70
NJ.18A 18 6 22 26,5 GA.18A BA.19A 30 12,5 73
NJ.19A 19 6 22 27,5 GA.18A BA.19A 30 14,0 77

3/8" 万向冲击接头 ASME B107.2
• 为了使用安全，在安装冲击套筒时要装上
安全环和销。
• NJ.230A: 1/4" 转接头。
d • NJ.232A: 1/2" 转接头。

Square ["] d [mm] GA BA L [mm] [g]
L NJ.232A F = 3/8" - M 22 GA.18A BA.19A 36 95
= 1/2"
ASME B107.2
• 为了使用安全，在安装冲击套筒时要
NJ.A - 3/8" 冲击刀头夹持套筒
装上安全环和销。

d [mm] GA BA L [mm] [g]
NJ.240A 23.85 GA.18A BA.20A 51 85

d1 d
MOD.NS2 1/2" 公制6角冲击套筒模块
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
L
• 包含：
- 1/2" 短冲击套筒: NS.A 13 - 14 - 15 - 16 - 17 - 18 - 19
- 21 - 22 - 24 - 27 - 30 - 32 mm
- 1/2" 冲击旋具头夹持套筒: NS.236A 和 NS.237A
- 冲击旋具头: ENH.3 6 - 7 - 8 - 10 - 12 - 14; ENP.2 2
- 3 - 4; NEX.A 30 - 40 - 45 - 50 - 55. NF ISO 1711-2, ISO 1711-2, DIN 3121,
- 托盘 PL.623. • NJ.236A: 适用于 5/16 刀头。
重量： 985 g. • NJ.237A: 适用于 1/2 刀头。

A ["] Vierkant [ “] d [mm] d1 [mm] GA BA L [mm] [g]
NJ.236A 5/16 3/8 19 14,0 GA.15A BA.16A 37 35
NJ.237A 1/2 3/8 19 19 GA.15A BA.16A 37 40
