Page 97 - 达威力英文样本2025STAHLWILLE

Drehmomenttechnik

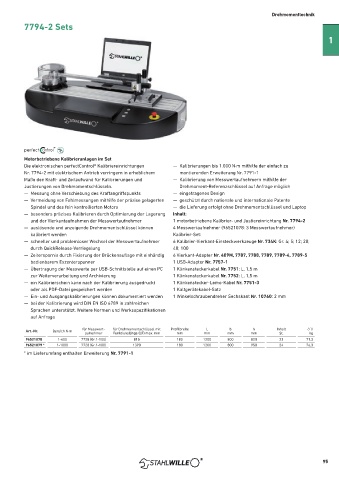

7794-2 Sets

1

Motorbetriebene Kalibrieranlagen im Set
Die elektronischen perfectControl® Kalibriereinrichtungen — Kalibrierungen bis 1.000 N·m mithilfe der einfach zu
Nr. 7794-2 mit elektrischem Antrieb verringern in erheblichem montierenden Erweiterung Nr. 7791-1
Maße den Kraft- und Zeitaufwand für Kalibrierungen und — Kalibrierung von Messwertaufnehmern mithilfe der
Justie rungen von Drehmomentschlüsseln. Drehmoment-Referenzschlüssel auf Anfrage möglich
— Messung ohne Verschiebung des Kraftangriffspunkts — eingetragenes Design
— Vermeidung von Fehlmessungen mithilfe der präzise gelagerten — geschützt durch nationale und internationale Patente
Spindel und des fein kontrollierten Motors — die Lieferung erfolgt ohne Drehmomentschlüssel und Laptop
— besonders präzises Kalibrieren durch Optimierung der Lagerung Inhalt:
und der Vierkantaufnahmen der Messwertaufnehmer 1 motorbetriebene Kalibrier- und Justiereinrichtung Nr. 7794-2
— auslösende und anzeigende Drehmomentschlüssel können 4 Messwertaufnehmer (96521078: 3 Messwertaufnehmer)
kalibriert werden Kalibrier-Set:
— schneller und problemloser Wechsel der Messwertaufnehmer 6 Kalibrier-Vierkant-Einsteckwerkzeuge Nr. 734K: Gr. 4; 5; 12; 20;
durch QuickRelease-Verriegelung 40; 100
— Zeitersparnis durch Fixierung der Brückenauflage mit einhändig 6 Vierkant-Adapter Nr. 409M, 7787, 7788, 7789, 7789-4, 7789-5
bedienbarem Exzenterspanner 1 USB-Adapter Nr. 7757-1
— Übertragung der Messwerte per USB-Schnittstelle auf einen PC 1 Klinkensteckerkabel Nr. 7751: L. 1,5 m
zur Weiterverarbeitung und Archivierung 1 Klinkensteckerkabel Nr. 7752: L. 1,5 m
— ein Kalibrierschein kann nach der Kalibrierung ausgedruckt 1 Klinkenstecker-Lemo-Kabel Nr. 7751-3
oder als PDF-Datei gespeichert werden 1 Kaltgerätekabel-Satz
— Ein- und Ausgangskalibrierungen können dokumentiert werden 1 Winkelschraubendreher Sechskant Nr. 10760: 2 mm
— bei der Kalibrierung wird DIN EN ISO 6789 in zahlreichen
Sprachen unterstützt. Weitere Normen und Werksspezifikationen
auf Anfrage

für Messwert- für Drehmomentschlüssel mit Profilbreite L b h Inhalt R
Art.-Nr. Bereich N·m aufnehmer Funktionslänge (LF) max. mm mm mm mm mm St. kg
96521078 1-400 7728 (Gr.1-100) 815 180 1200 800 820 23 71,3
96521079 * 1-1000 7728 (Gr.1-100) 1390 180 1200 800 950 24 76,3
* im Lieferumfang enthalten Erweiterung Nr. 7791-1

95
