Drehmomenttechnik

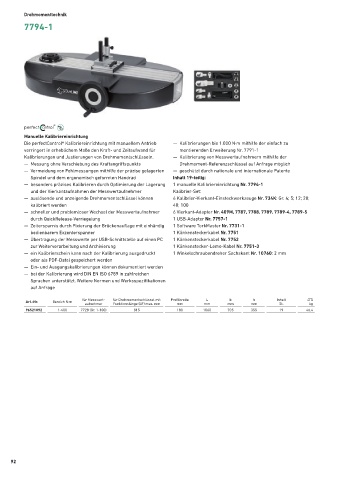

7794-1

Manuelle Kalibriereinrichtung
Die perfectControl® Kalibriereinrichtung mit manuellem Antrieb — Kalibrierungen bis 1.000 N·m mithilfe der einfach zu
verringert in erheblichem Maße den Kraft- und Zeitaufwand für montierenden Erweiterung Nr. 7791-1
Kalibrierungen und Justierungen von Drehmomentschlüsseln. — Kalibrierung von Messwertaufnehmern mithilfe der
— Messung ohne Verschiebung des Kraftangriffspunkts Drehmoment-Referenzschlüssel auf Anfrage möglich
— Vermeidung von Fehlmessungen mithilfe der präzise gelagerten — geschützt durch nationale und internationale Patente
Spindel und dem ergonomisch geformten Handrad Inhalt 19-teilig:
— besonders präzises Kalibrieren durch Optimierung der Lagerung 1 manuelle Kalibriereinrichtung Nr. 7794-1
und der Vierkantaufnahmen der Messwertaufnehmer Kalibrier-Set:
— auslösende und anzeigende Drehmomentschlüssel können 6 Kalibrier-Vierkant-Einsteckwerkzeuge Nr. 734K: Gr. 4; 5; 12; 20;
kalibriert werden 40; 100
— schneller und problemloser Wechsel der Messwertaufnehmer 6 Vierkant-Adapter Nr. 409M, 7787, 7788, 7789, 7789-4, 7789-5
durch QuickRelease-Verriegelung 1 USB-Adapter Nr. 7757-1
— Zeitersparnis durch Fixierung der Brückenauflage mit einhändig 1 Software TorkMaster Nr. 7731-1
bedienbarem Exzenterspanner 1 Klinkensteckerkabel Nr. 7751
— Übertragung der Messwerte per USB-Schnittstelle auf einen PC 1 Klinkensteckerkabel Nr. 7752
zur Weiterverarbeitung und Archivierung 1 Klinkenstecker-Lemo-Kabel Nr. 7751-3
— ein Kalibrierschein kann nach der Kalibrierung ausgedruckt 1 Winkelschraubendreher Sechskant Nr. 10760: 2 mm
oder als PDF-Datei gespeichert werden
— Ein- und Ausgangskalibrierungen können dokumentiert werden
— bei der Kalibrierung wird DIN EN ISO 6789 in zahlreichen
Sprachen unterstützt. Weitere Normen und Werksspezifikationen
auf Anfrage

Art.-Nr. Bereich N·m für Messwert- für Drehmomentschlüssel mit Profilbreite L b h Inhalt R
aufnehmer Funktionslänge (LF) max. mm mm mm mm mm St. kg
96521092 1-400 7728 (Gr. 1-100) 815 180 1060 705 355 19 46,4
