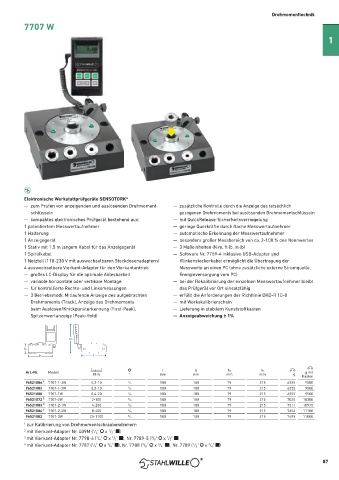

Page 89 - 达威力英文样本2025STAHLWILLE

Drehmomenttechnik

7707 W

1

Elektronische Werkstattprüfgeräte SENSOTORK®
— zum Prüfen von anzeigenden und auslösenden Drehmoment- — zusätzliche Kontrolle durch die Anzeige des tatsächlich
schlüsseln gezogenen Drehmoments bei auslösenden Drehmomentschlüsseln
— kompaktes elektronisches Prüfgerät bestehend aus: — mit QuickRelease-Sicherheitsverriegelung
1 patentiertem Messwertaufnehmer — geringe Querkräfte durch flache Messwertaufnehmer

1 Halterung — automatische Erkennung der Messwertaufnehmer
1 Anzeigegerät — besonders großer Messbereich von ca. 2-100 % des Nennwertes
1 Stativ mit 1,5 m langem Kabel für das Anzeigegerät — 3 Maßeinheiten (N·m, ft·lb, in·lb)
1 Spiralkabel — Software Nr. 7759-4 inklusive USB-Adapter und
1 Netzteil (110-230 V mit auswechselbaren Steckdosenadaptern) Klinkensteckerkabel ermöglicht die Übertragung der
4 auswechselbare Vierkant-Adapter für den Vierkantantrieb Messwerte an einen PC (ohne zusätzliche externe Stromquelle,
— großes LC-Display für die optimale Ablesbarkeit Energieversorgung vom PC)
— variable horizontale oder vertikale Montage — bei der Rekalibrierung der einzelnen Messwertaufnehmer bleibt
— für kontrollierte Rechts- und Linksmessungen das Prüfgerät vor Ort einsatzfähig
— 3 Betriebsmodi: Mitlaufende Anzeige des aufgebrachten — erfüllt die Anforderungen der Richtlinie DKD-R 10-8
Drehmoments (Track), Anzeige des Drehmoments — mit Werkskalibrierschein
beim Auslösen/Knickpunkterkennung (First-Peak), — Lieferung in stabilem Kunststoffkasten

Spitzenwertanzeige (Peak-Hold) — Anzeigeabweichung ± 1%

h2
h1
b t

R
W a t b R
h1
h2
Art.-Nr. Modell N·m " mm mm mm mm g g mit
Kasten
96521086 ¹ 7707-1-3W 0,2-10 1 /4 180 180 79 215 6255 9500
96521085 7707-1-2W 0,2-10 1 /4 180 180 79 215 6255 9500
96521080 7707-1W 0,4-20 1 /4 180 180 79 215 6255 9500
96521072 ² 7707-2W 2-100 3 /8 180 180 79 215 7025 10300
96521083 ³ 7707-2-1W 4-200 1 /2 180 180 79 215 7511 10975
96521084 ⁴ 7707-2-2W 8-400 3 /4 180 180 79 215 7654 11100
96521082 7707-3W 25-1100 3 /4 180 180 79 215 7495 11000
1 zur Kalibrierung von Drehmomentschraubendrehern
2 mit Vierkant-Adapter Nr. 409M ( / 4" a x / 2" D)
1
1
1
1
3
1
3 mit Vierkant-Adapter Nr. 7798-4 ( / 4" a x / 2" D), Nr. 7789-5 ( / 8" a x / 2" D)
4 mit Vierkant-Adapter Nr. 7787 ( / 4" a x / 4" D), Nr. 7788 ( / 8" a x / 4" D), Nr. 7789 ( / 2" a x / 4" D)
1
3
3
3
3
1
87
