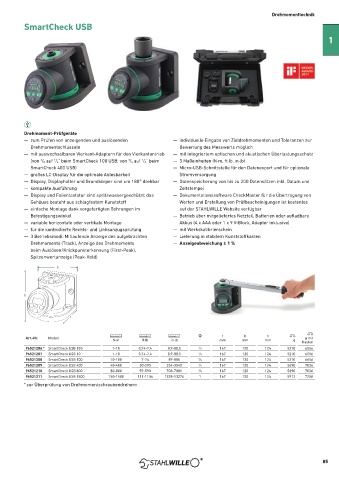

Page 87 - 达威力英文样本2025STAHLWILLE

Drehmomenttechnik

SmartCheck USB

1

Drehmoment-Prüfgeräte
— zum Prüfen von anzeigenden und auslösenden — individuelle Eingabe von Zieldrehmomenten und Toleranzen zur
Drehmomentschlüsseln Bewertung des Messwerts möglich
— mit auswechselbaren Vierkant-Adaptern für den Vierkantantrieb — mit integriertem optischen und akustischen Überlastungsschutz
1
3
3
(von / 8 auf / 4" beim SmartCheck 100 USB; von / 4 auf / 2" beim — 3 Maßeinheiten (N·m, ft·lb, in·lb)
1
SmartCheck 400 USB) — Micro-USB-Schnittstelle für den Datenexport und für optionale
— großes LC-Display für die optimale Ablesbarkeit Stromversorgung
— Display, Displayhalter und Grundkörper sind um 180° drehbar — Datenspeicherung von bis zu 200 Datensätzen inkl. Datum und
— kompakte Ausführung Zeitstempel
— Display und Folientastatur sind spritzwassergeschützt; das — Dokumentationssoftware CheckMaster für die Übertragung von
Gehäuse besteht aus schlagfestem Kunststoff Werten und Erstellung von Prüfbescheinigungen ist kostenlos
— einfache Montage dank vorgefertigten Bohrungen im auf der STAHLWILLE Website verfügbar
Befestigungswinkel — Betrieb über mitgeliefertes Netzteil, Batterien oder aufladbare

— variable horizontale oder vertikale Montage Akkus (4 x AAA oder 1 x 9 V-Block, Adapter inklusive)
— für die kontrollierte Rechts- und Linksanzugsprüfung — mit Werkskalibrierschein
— 3 Betriebsmodi: Mitlaufende Anzeige des aufgebrachten — Lieferung in stabilem Kunststoffkasten

Drehmoments (Track), Anzeige des Drehmoments — Anzeigeabweichung ± 1 %
beim Auslösen/Knickpunkterkennung (First-Peak),
Spitzenwertanzeige (Peak-Hold)
b

h

t

R
W W W a t b h R
Art.-Nr. Modell N·m ft·lb in·lb " mm mm mm g g mit
Kasten
96521206 * SmartCheck USB 10S 1-10 0,74-7,4 8,9-88,5 1 /4 167 120 124 5210 6556
96521207 SmartCheck USB 10 1-10 0,74-7,4 8,9-88,5 1 /4 167 120 124 5210 6556
96521208 SmartCheck USB 100 10-100 7-74 89-885 3 /8 167 120 124 5310 6656
96521209 SmartCheck USB 400 40-400 30-295 354-3540 3 /4 167 120 124 5690 7036
96521210 SmartCheck USB 800 80-800 59-590 708-7081 3 /4 167 120 124 5690 7036
96521211 SmartCheck USB 1500 150-1500 111-1106 1328-13276 1 167 120 124 5912 7258
*zur Überprüfung von Drehmomentschraubendrehern

85
