Drehmomenttechnik

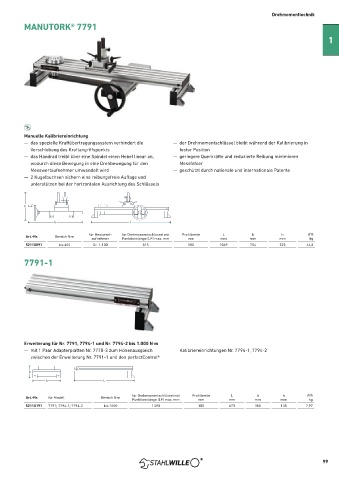

MANUTORK® 7791

1

Manuelle Kalibriereinrichtung
— das spezielle Kraftübertragungssystem verhindert die — der Drehmomentschlüssel bleibt während der Kalibrierung in
Verschiebung des Kraftangriffspunkts fester Position
— das Handrad treibt über eine Spindel einen Hebel linear an, — geringere Querkräfte und reduzierte Reibung minimieren
wodurch diese Bewegung in eine Drehbewegung für den Messfehler
Messwertaufnehmer umwandelt wird — geschützt durch nationale und internationale Patente
— 2 Kugelbuchsen sichern eine reibungsfreie Auflage und
unterstützen bei der horizontalen Ausrichtung des Schlüssels

h

b L

für Messwert- für Drehmomentschlüssel mit Profilbreite L b h R
Art.-Nr. Bereich N·m aufnehmer Funktionslänge (LF) max. mm mm mm mm mm kg
52110091 bis 400 Gr. 1-100 815 180 1069 704 323 44,8

7791-1

Erweiterung für Nr. 7791, 7794-1 und Nr. 7794-2 bis 1.000 N·m
— mit 1 Paar Adapterplatten Nr. 7770-3 zum Höhenausgleich Kalibriereinrichtungen Nr. 7794-1, 7794-2
zwischen der Erweiterung Nr. 7791-1 und den perfectControl®

h
b L

Art.-Nr. für Modell Bereich N·m für Drehmomentschlüssel mit Profilbreite L b h R
Funktionslänge (LF) max. mm mm mm mm mm kg
52110191 7791; 7794-1; 7794-2 bis 1000 1390 180 673 308 135 7,97

99
