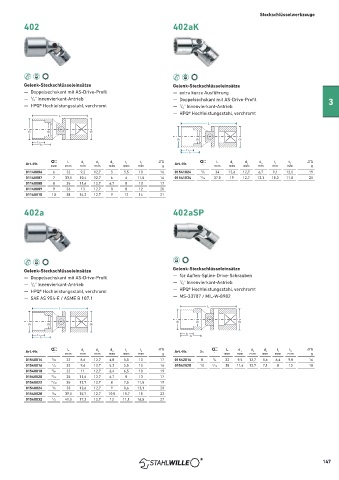

Page 149 - 达威力英文样本2025STAHLWILLE

Steckschlüsselwerkzeuge

402 402aK

Gelenk-Steckschlüsseleinsätze Gelenk-Steckschlüsseleinsätze

— Doppelsechskant mit AS-Drive-Profil — extra kurze Ausführung
— / 4" Innenvierkant-Antrieb — Doppelsechskant mit AS-Drive-Profil 3
1

— HPQ® Hochleistungsstahl, verchromt — / 4" Innenvierkant-Antrieb
1
— HPQ® Hochleistungsstahl, verchromt
L
L
d1 d3 d2
d1 d3 d2
t1
t2
t1
t2
A L d d d t t R A L d d d t t R
Art.-Nr. 1 2 3 1 2 Art.-Nr. 1 2 3 1 2
mm mm mm mm mm mm mm g " mm mm mm mm mm mm g
01140006 6 32 9,2 12,7 5 5,5 10 16 01541024 3 /8 34 13,6 12,7 6,7 9,1 12,0 19
01140007 7 33,5 10,4 12,7 6 6 11,5 16 01541034 9 /16 37,5 19 12,7 13,1 10,3 11,8 25
01140008 8 35 11,6 12,7 6,7 8 13 17
01140009 9 36 13 12,7 8 8 12 20
01140010 10 38 14,2 12,7 9 12 14 21
402a 402aSP

Gelenk-Steckschlüsseleinsätze Gelenk-Steckschlüsseleinsätze

— Doppelsechskant mit AS-Drive-Profil — für Außen-Spline-Drive-Schrauben
1
— / 4" Innenvierkant-Antrieb — / 4" Innenvierkant-Antrieb
1
— HPQ® Hochleistungsstahl, verchromt — HPQ® Hochleistungsstahl, verchromt
— SAE AS 954-E / ASME B 107.1 — MS-33787 / MIL-W-8982
L
L
d1 d3 d2
d1 d3 d2
t1
t1 t2
t2
Art.-Nr. A L d 1 d 2 d 3 t 1 t 2 R Art.-Nr. Gr. A L d 1 d 2 d 3 t 1 t 2 R
" mm mm mm mm mm mm g " mm mm mm mm mm mm g
01540014 7 /32 32 8,6 12,7 4,8 5,5 10 17 01542016 8 1 /4 32 9,5 12,7 5,6 6,4 9,8 16
01540016 1 /4 32 9,6 12,7 5,2 5,5 10 16 01542020 10 5 /16 38 11,6 12,7 7,1 8 13 18
01540018 9 /32 32 11 12,7 6,4 6,5 10 19
01540020 5 /16 35 11,6 12,7 6,7 8 13 17
01540022 11 /32 35 12,7 12,7 8 7,5 11,5 19
01540024 3 /8 38 13,6 12,7 9 8,6 13,1 20
01540028 7 /16 39,5 15,7 12,7 10,5 10,7 15 23
01540032 1 /2 41,5 17,3 12,7 12 11,1 16,5 27

147
