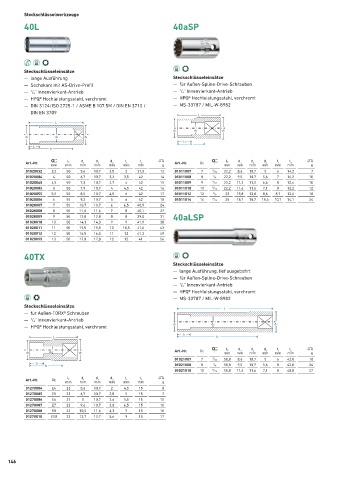

Page 148 - 达威力英文样本2025STAHLWILLE

Steckschlüsselwerkzeuge

40L 40aSP

Steckschlüsseleinsätze
— lange Ausführung Steckschlüsseleinsätze

— Sechskant mit AS-Drive-Profil — für Außen-Spline-Drive-Schrauben
1
— / 4" Innenvierkant-Antrieb — / 4" Innenvierkant-Antrieb
1
— HPQ® Hochleistungsstahl, verchromt — HPQ® Hochleistungsstahl, verchromt
— DIN 3124/ISO 2725-1 / ASME B 107.5M / DIN EN 3710 / — MS-33787 / MIL-W-8982
DIN EN 3709
L
L
d1 d3 d2
d1 d3 d2
t1
t2
t1
t2
A L d d d t t R A L d d d t t R
Art.-Nr. mm mm mm mm mm mm mm g Art.-Nr. Gr. " mm mm mm mm 3 mm mm g
1
2
1
2
2
1
1
3
2
01020032 3,2 50 5,6 10,7 2,5 2 37,5 12 01011007 7 7 /32 22,2 8,6 10,7 5 6 14,2 7
01020004 4 50 6,7 10,7 3,2 3,5 42 14 01011008 8 1 /4 22,2 9,5 10,7 5,6 7 14,2 10
01020045 4,5 50 7,3 10,7 3,7 4 42 15 01011009 9 9 /32 22,2 11,2 11,2 6,6 8 12,4 10
01020005 5 50 7,9 10,7 4 4,5 42 16 01011010 10 5 /16 22,2 11,6 11,6 7,1 8 12,2 12
01020055 5,5 50 8,5 10,7 4,5 6 42 17 01011012 12 3 /8 23 13,8 13,8 8,6 8,7 12,6 18
01020006 6 50 9,2 10,7 5 6 42 18 01011014 14 7 /16 25 15,7 15,7 10,4 10,7 14,1 24
01020007 7 50 10,7 10,7 6 6,5 40,9 24
01020008 8 50 11,6 11,6 7 8 40,1 27
01020009 9 50 12,8 12,8 8 8 39,8 31 40aLSP
01020010 10 50 14,3 14,3 9 9 41,9 38
01020011 11 50 15,5 15,5 10 10,5 41,6 43
01020012 12 50 16,5 16,5 11 12 41,3 49
01020013 13 50 17,8 17,8 12 12 41 56
40TX
Steckschlüsseleinsätze
— lange Ausführung, tief ausgebohrt
— für Außen-Spline-Drive-Schrauben
— / 4" Innenvierkant-Antrieb
1
— HPQ® Hochleistungsstahl, verchromt
— MS-33787 / MIL-W-8982
Steckschlüsseleinsätze
L
— für Außen-TORX® Schrauben
— / 4" Innenvierkant-Antrieb
1
— HPQ® Hochleistungsstahl, verchromt d1 d3 d2
t1
L t2
A L d d d t t R
Art.-Nr. Gr. 1 2 3 1 2
d1 d3 d2 " mm mm mm mm mm mm g
01021007 7 7 /32 50,8 8,6 10,7 5 6 42,8 18
t1 01021008 8 1 50,8 9,5 10,7 5,6 8 42,8 24
t2 /4
01021010 10 5 /16 50,8 11,6 11,6 7,1 8 40,8 27
Art.-Nr. Gr. L d 1 d 2 d 3 t 1 t 2 R
mm mm mm mm mm mm g
01270004 E4 23 5,6 10,7 2 4,5 15 8
01270005 E5 23 6,7 10,7 2,8 5 15 7
01270006 E6 23 8 10,7 3,6 5,5 15 10
01270007 E7 23 9,6 10,7 3,8 6,5 15 10
01270008 E8 23 10,5 11,6 4,3 7 15 10
01270010 E10 23 12,7 12,7 5,6 9 15 17
