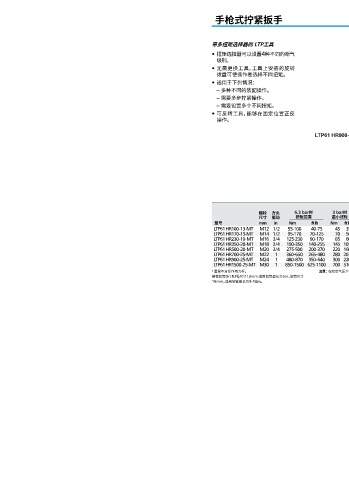

手枪式拧紧扳手 断气式

带多扭矩选择器的 LTP工具
• 扭矩选择器可以设置4种不同的断气
级别。
• 无需更换工具，工具上安装的旋转
拨盘可使操作者选择不同扭矩。
• 适用于下列情况：
– 多种不同的装配操作。
– 需要多步拧紧操作。
– 需要设置多个不同扭矩。
• 可反转工具，能够在固定位置正反
操作。

中心
螺栓 方头 6.3 bar时 3 bar时 空转 边缘 空转时 进气口
尺寸 驱动 扭矩范围 最小扭矩 速度 重量 a 长度 距离 耗气量 螺纹 转轴
型号 mm in Nm ft lb Nm ft lb r/min kg lb mm mm l/s cfm mm 类型 订货号
LTP61 HR100-13-MT M12 1/2 55-100 40-75 45 35 1800 3.3 7.3 273 30 20 42 3/8 3 8431 0806 02
LTP61 HR170-13-MT M14 1/2 95-170 70-125 70 50 1100 3.3 7.3 273 30 20 42 3/8 3 8431 0806 09
LTP61 HR230-19-MT M16 3/4 125-230 90-170 85 60 820 3.3 7.3 273 34 20 42 3/8 3 8431 0806 16
LTP61 HR350-20-MT M18 3/4 190-350 140-255 145 105 520 4.2 9.2 310 34 20 42 3/8 4 8431 0806 23
LTP61 HR500-20-MT M20 3/4 275-500 200-370 220 160 360 4.2 9.2 310 34 20 42 3/8 4 8431 0806 30
LTP61 HR700-25-MT M22 1 360-650 265-480 280 207 280 4.8 10.6 340 34 20 42 3/8 5 8431 0806 33
LTP61 HR900-25-MT M24 1 480-870 350-640 300 220 210 4.8 10.6 340 34 20 42 3/8 5 8431 0806 37
LTP61 HR1500-25-MT M30 1 850-1500 625-1100 700 516 115 7.1 15.6 379 42 20 42 3/8 9 8431 0806 44

a 重量不含反作用力杆。 注意：在给定气压下，扭矩浮动在当前最大值4%内。
推荐软管(61系列)尺寸13mm 适用软管最长为5m。软管尺寸
16mm，适用软管最长为5-10m。
